Page 48 - 理化检验-物理分册2024年第六期
P. 48
杨中娜，等：S32750双相不锈钢仪表管接头早期疲劳开裂原因

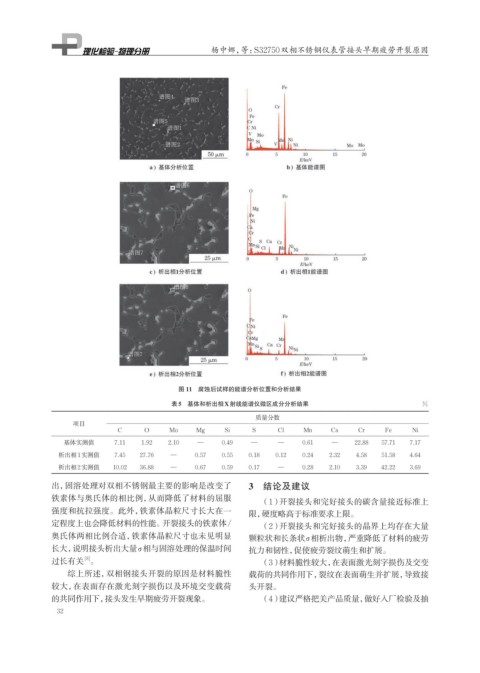

图 11 腐蚀后试样的能谱分析位置和分析结果
表5 基体和析出相X射线能谱仪微区成分分析结果 %
质量分数
项目
C O Mo Mg Si S Cl Mn Ca Cr Fe Ni
基体实测值 7.11 1.92 2.10 — 0.49 — — 0.61 — 22.88 57.71 7.17
析出相1实测值 7.45 27.76 — 0.57 0.55 0.18 0.12 0.24 2.32 4.58 51.58 4.64
析出相2实测值 10.02 36.88 — 0.67 0.59 0.17 — 0.28 2.10 3.39 42.22 3.69
出，固溶处理对双相不锈钢最主要的影响是改变了 3 结论及建议
铁素体与奥氏体的相比例，从而降低了材料的屈服 （1）开裂接头和完好接头的碳含量接近标准上
强度和抗拉强度。此外，铁素体晶粒尺寸长大在一 限，硬度略高于标准要求上限。
定程度上也会降低材料的性能。开裂接头的铁素体/ （2）开裂接头和完好接头的晶界上均存在大量
奥氏体两相比例合适，铁素体晶粒尺寸也未见明显 颗粒状和长条状σ相析出物，严重降低了材料的疲劳
长大，说明接头析出大量σ相与固溶处理的保温时间 抗力和韧性，促使疲劳裂纹萌生和扩展。
过长有关 。 （3）材料脆性较大，在表面激光刻字损伤及交变
[8]
综上所述，双相钢接头开裂的原因是材料脆性 载荷的共同作用下，裂纹在表面萌生并扩展，导致接
较大，在表面存在激光刻字损伤以及环境交变载荷 头开裂。
的共同作用下，接头发生早期疲劳开裂现象。 （4）建议严格把关产品质量，做好入厂检验及抽
32
