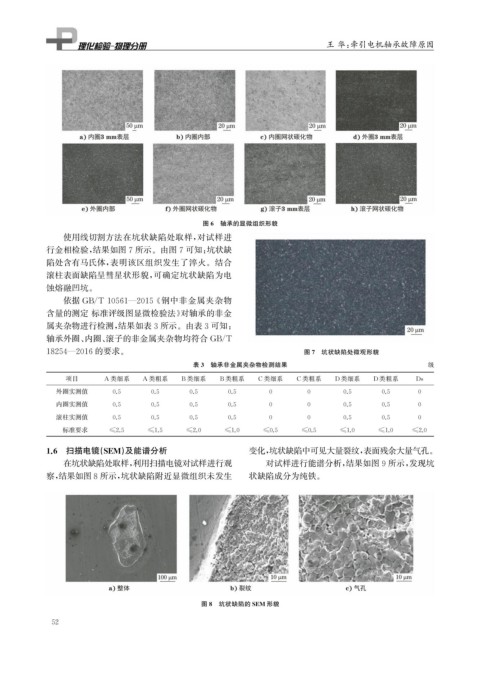

王 华: 牵引电机轴承故障原因

图6 轴承的显微组织形貌
使用线切割方法在坑状缺陷处取样, 对试样进
行金相检验, 结果如图7所示。由图7可知: 坑状缺
陷处含有马氏体, 表明该区组织发生了淬火。结合
滚柱表面缺陷呈彗星状形貌, 可确定坑状缺陷为电
蚀熔融凹坑。

依据 GB / T10561 — 2015 《 钢中非金属夹杂物
含量的测定 标准评级图显微检验法》 对轴承的非金

属夹杂物进行检测, 结果如表3所示。由表3可知:

轴承外圈、 内圈、 滚子的非金属夹杂物均符合 GB / T

18254 — 2016的要求。 图7 坑状缺陷处微观形貌
表3 轴承非金属夹杂物检测结果 级
项目 A 类细系 A 类粗系 B类细系 B类粗系 C类细系 C类粗系 D类细系 D类粗系 Ds
外圈实测值 0.5 0.5 0.5 0.5 0 0 0.5 0.5 0
内圈实测值 0.5 0.5 0.5 0.5 0 0 0.5 0.5 0
滚柱实测值 0.5 0.5 0.5 0.5 0 0 0.5 0.5 0
标准要求 ≤2.5 ≤1.5 ≤2.0 ≤1.0 ≤0.5 ≤0.5 ≤1.0 ≤1.0 ≤2.0

1.6 扫描电镜( SEM ) 及能谱分析 变化, 坑状缺陷中可见大量裂纹, 表面残余大量气孔。
在坑状缺陷处取样, 利用扫描电镜对试样进行观 对试样进行能谱分析, 结果如图9所示, 发现坑
察, 结果如图8所示, 坑状缺陷附近显微组织未发生 状缺陷成分为纯铁。

图8 坑状缺陷的SEM 形貌
