Page 66 - 理化检验-物理分册2024年第五期

DOI : 10.11973 / lh jy -wl202405014

Q 355B 宽带钢表面开裂原因

孙雪娇, 方金林, 董丙成

( 山东钢铁股份有限公司 莱芜分公司, 济南 271104 )
摘 要: 某 Q355B钢边部表面发生开裂现象。采用宏观观察、 化学成分分析、 金相检验、 扫描电
镜及能谱分析等方法分析了裂纹产生的原因。结果表明: 钢板表面裂纹产生于连铸工艺环节, 裂纹
附近存在砷、 铜等有害元素富集现象; 砷、 铜等有害元素形成了低熔点的富集相, 使钢板的塑性变
差, 破坏了钢基体连续性, 在拉应力的作用下, 钢板表面发生开裂现象。

关键词: Q355B钢; 表面裂纹; 连铸板坯; 有害元素; 脱碳

中图分类号: TB31 ; TG115.2 文献标志码: B 文章编号: 1001-4012 ( 2024 ) 05-0054-03

Reasonforsurfacecrackin g ofQ 355Bbroadbandsteel

SUNXue j iao , FANGJinlin , DONGBin g chen g

( LaiwuBranch , Shandon g IronandSteelCo. , Ltd. , Jinan271104 , China )

Abstract : Crackin g occurredontheed g esurfaceofaQ355Bsteel.Thecauseofcrackformationwasanal y zed

usin g methodssuchas macrosco p icobse rvation , chemicalcom p ositionanal y sis , metallo g ra p hicexamination ,

scannin g electronmicrosco py andener gy s p ectrumanal y sis.Theresultsshowthatsurfacecracksonthesteel p late

occurreddurin g thecontinuouscastin gp rocess , andtherewasanaccumulationofharmfulelementssuchasarsenic

andco pp ernearthecracks.Harmfulelementssuchasarsenicandco pp erformedlowmeltin gp ointenriched p hases ,

whichdeterioratedthe p lasticit y ofthesteel p lateanddisru p tedthecontinuit y ofthesteelmatrix.Undertheaction

oftensilestress , thesurfaceofthesteel p latecracked.

Ke y words : Q355Bsteel ; surfacecrack ; continuouscastin g slab ; harmfulelement ; decarbonization
钢中最常见的有害元素砷和铜一般来源于铁矿
石、 铁合金以及废钢中。当这两种有害元素含量超 1 理化检验
过一定值时, 会严重影响钢的性能, 比如使钢的抗拉 1.1 宏观观察

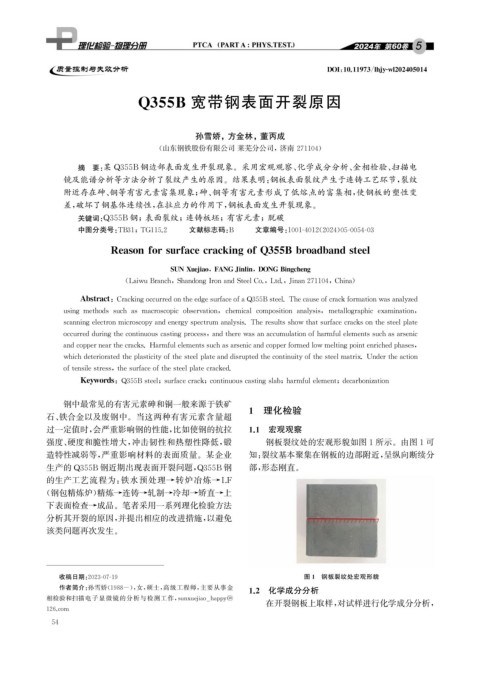

强度、 硬度和脆性增大, 冲击韧性和热塑性降低, 锻 钢板裂纹处的宏观形貌如图1所示。由图1可
造特性减弱等, 严重影响材料的表面质量。某企业 知: 裂纹基本聚集在钢板的边部附近, 呈纵向断续分
生产的 Q 355B钢近期出现表面开裂问题, Q355B钢 部, 形态刚直。
的生产工艺流程为: 铁水预处理 → 转炉冶炼 →LF
( 钢包精炼炉) 精炼→连铸→轧制→冷却→矫直→上
下表面检查→成品。笔者采用一系列理化检验方法
分析其开裂的原因, 并提出相应的改进措施, 以避免
该类问题再次发生。

图1 钢板裂纹处宏观形貌
收稿日期: 2023-07-19
作者简介: 孙雪娇( 1988- ), 女, 硕士, 高级工程师, 主要从事金
1.2 化学成分分析
相检验和扫描电子显微镜的分析与检测工作, sunxue j iao _ ha ppy @
在开裂钢板上取样, 对试样进行化学成分分析,
126.com
5 4
