石凤仙, 等: ZG270-500钢转子支撑座断裂原因

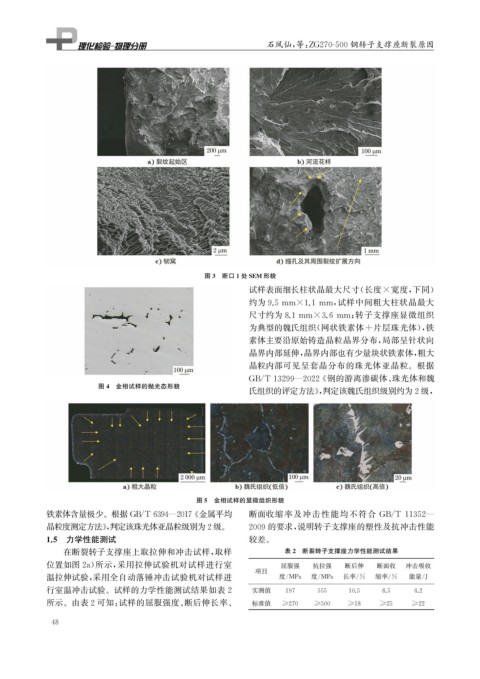

图3 断口1处SEM 形貌

试样表面细长柱状晶最大尺寸( 长度×宽度, 下同)

约为9.5mm×1.1mm , 试样中间粗大柱状晶最大
尺寸约为8.1mm×3.6mm ; 转子支撑座显微组织

为典型的魏氏组织( 网状铁素体+片层珠光体), 铁
素体主要沿原始铸造晶粒晶界分布, 局部呈针状向
晶界内部延伸, 晶界内部也有少量块状铁素体, 粗大
晶粒内部可见呈套晶分布的珠光体亚晶粒。根据
GB / T13299 — 2022 《 钢的游离渗碳体、 珠光体和魏

图4 金相试样的抛光态形貌
氏组织的评定方法》, 判定该魏氏组织级别约为2级,

图5 金相试样的显微组织形貌

铁素体含量极少。根据 GB / T6394 — 2017 《 金属平均 断面收缩率及冲击性能均不符合 GB / T11352 —

晶粒度测定方法》, 判定该珠光体亚晶粒级别为2级。 2009的要求, 说明转子支撑座的塑性及抗冲击性能
1.5 力学性能测试 较差。
在断裂转子支撑座上取拉伸和冲击试样, 取样 表2 断裂转子支撑座力学性能测试结果
位置如图2a ) 所示, 采用拉伸试验机对试样进行室 屈服强 抗拉强 断后伸 断面收 冲击吸收
项目
温拉伸试验, 采用全自动落锤冲击试验机对试样进 度 / MPa 度 / MPa 长率 / % 缩率 / % 能量 / J
行室温冲击试验。试样的力学性能测试结果如表2 实测值 197 555 10.5 8.5 6.2
所示。由表2可知: 试样的屈服强度、 断后伸长率、 标准值 ≥270 ≥500 ≥18 ≥25 ≥22
