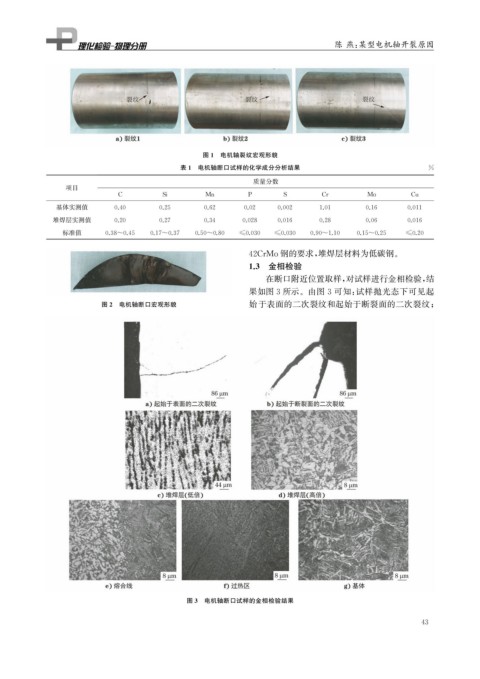

Page 55 - 理化检验-物理分册2024年第五期

陈 燕: 某型电机轴开裂原因

图1 电机轴裂纹宏观形貌
表1 电机轴断口试样的化学成分分析结果 %

质量分数
项目
C Si Mn P S Cr Mo Cu
基体实测值 0.40 0.25 0.62 0.02 0.002 1.01 0.16 0.011
堆焊层实测值 0.20 0.27 0.34 0.028 0.016 0.28 0.06 0.016
标准值 0.38~0.45 0.17~0.37 0.50~0.80 ≤0.030 ≤0.030 0.90~1.10 0.15~0.25 ≤0.20

42CrMo钢的要求, 堆焊层材料为低碳钢。
1.3 金相检验
在断口附近位置取样, 对试样进行金相检验, 结
果如图3所示。由图3可知: 试样抛光态下可见起

图2 电机轴断口宏观形貌 始于表面的二次裂纹和起始于断裂面的二次裂纹;

图3 电机轴断口试样的金相检验结果

3
4
