Page 53 - 理化检验-物理分册2024年第五期

谢金宏: 904L不锈钢荒管开裂原因

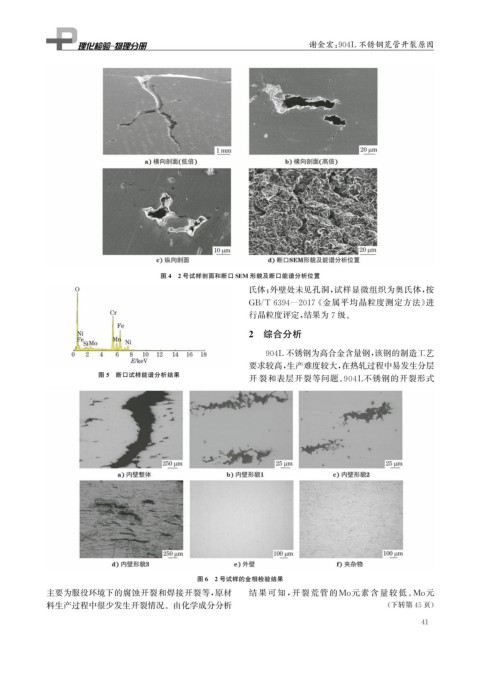

图4 2号试样剖面和断口SEM 形貌及断口能谱分析位置
氏体; 外壁处未见孔洞, 试样显微组织为奥氏体, 按

GB / T6394 — 2017 《 金属平均晶粒度测定方法》 进
行晶粒度评定, 结果为7级。

2 综合分析

904L不锈钢为高合金含量钢, 该钢的制造工艺
要求较高, 生产难度较大, 在热轧过程中易发生分层
图5 断口试样能谱分析结果
开 裂和表层开裂等问题。 904L 不锈钢的开裂形式

图6 2号试样的金相检验结果
主要为服役环境下的腐蚀开裂和焊接开裂等, 原材 结 果可知, 开裂荒管的 Mo 元素含量较低。 Mo 元
料生产过程中很少发生开裂情况。由化学成分分析 ( 下转第45页)

1
4
