Page 45 - 理化检验-物理分册2024年第四期
P. 45

缪 勇: 基于晶体塑性理论的镍基合金高温低周疲劳寿命预测方法


                                                               应变响应; 对于应力状态, 图 10a ) 的晶粒 1 在加载
            4 讨论
                                                               时存在较大的应力, 而卸载后晶粒1的应力迅速减
                 为了进一步阐述晶粒之间的相互作用机制, 需                         小, 其值小于周围晶粒的应力, 如图 10b ) 所示; 对

            要对 RVE 模型的局部应力和应变进行系统分析。                           于应变状态, 晶粒4加载时的局部应变大于其周围
            介观尺度下的应力 - 应变分布云图如图 10 所示, 其                       晶粒的局部应变, 而在卸载状态时的残余应变小于
            中图10a ) 和图10c ) 分别为低周疲劳载荷条件下加                      其周围晶粒的局部应变。这种不同晶粒的不同应
            载至最大应变0.8% 时的应力和应变云图, 图 10b )                      力 - 应变行为主要和晶粒取向( 最大滑移方向与加载
            和图10d ) 分别为低周疲劳载荷条件下最大应变为0                         方向之间的夹角) 有关。当滑移方向与加载方向呈
            时的应力和应变云图, 即图 10b ) 和图 10d ) 分别为                  45° 时, 晶粒表现出软取向特性, 会在晶粒中形成相
            RVE 模型在疲劳加载下的残余应力和残余应变云                            对较低的应力水平以及相对较高的应变水平, 即经
                                                               典的 Schmid准则。
            图。由图10可知: 不同晶粒之间存在不同的应力 -

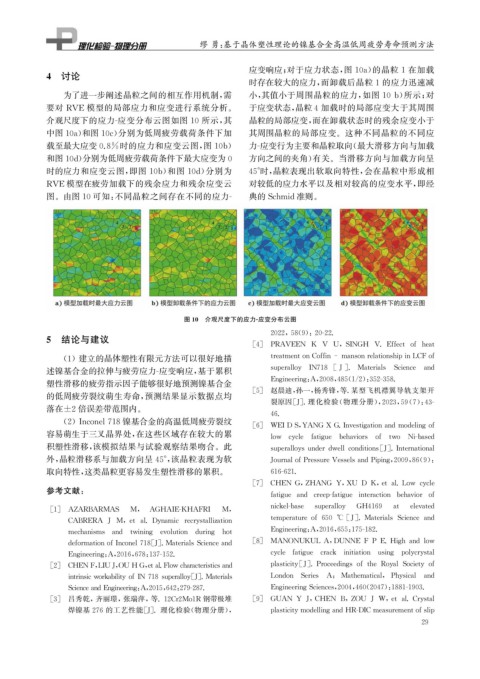

                                               图10 介观尺度下的应力 - 应变分布云图

            5 结论与建议                                                 2022 , 58 ( 9 ): 20-22.



                                                                [ 4 ]  PRAVEEN K V U , SINGH V.Effect of heat


                 ( 1 )建立的晶体塑性有限元方法可以很好地描                            treatmentonCoffin– mansonrelationshi p inLCFof

            述镍基合金的拉伸与疲劳应力 - 应变响应, 基于累积                              su p erallo y IN 718 [ J ] . Materials Science and

            塑性滑移的疲劳指示因子能够很好地预测镍基合金                                  En g ineerin g : A , 2008 , 485 ( 1 / 2 ): 352-358.
                                                                [ 5 ]  赵晨迪, 孙一, 杨秀锋, 等. 某型飞机襟翼导轨支架开
            的低周疲劳裂纹萌生寿命, 预测结果显示数据点均
                                                                    裂原因[ J ] . 理化检验( 物理分册), 2023 , 59 ( 7 ): 43-
            落在±2倍误差带范围内。
                                                                    46.

                 ( 2 ) Inconel718镍基合金的高温低周疲劳裂纹

                                                                [ 6 ]  WEIDS , YANGXG.Investi g ationandmodelin gof
            容易萌生于三叉晶界处, 在这些区域存在较大的累
                                                                    low c y cle fati g ue behaviors of two Ni-based
            积塑性滑移, 该模拟结果与试验观察结果吻合。此                                 su p erallo y sunderdwellconditions [ J ] .International



            外, 晶粒滑移系与加载方向呈45° , 该晶粒表现为软                             JournalofPressureVesselsandPi p in g , 2009 , 86 ( 9 ):






            取向特性, 这类晶粒更容易发生塑性滑移的累积。                                 616-621.

                                                                [ 7 ]  CHEN G , ZHANG Y , XU D K , etal.Low c y cle
            参考文献:
                                                                    fati g ue and cree p -fati g ue interaction behavior of

                                                                    nickel-base su p erallo y  GH4169  at elevated
             [ 1 ]  AZARBARMAS   M , AGHAIE-KHAFRI      M ,

                                                                    tem p eratureof650 ℃ [ J ] .MaterialsScienceand

                  CABRERA J M , et al.D y namic recr y stallization


                                                                    En g ineerin g : A , 2016 , 655 : 175-182.
                  mechanisms and twinin g evolution durin g hot


                                                                [ 8 ]  MANONUKUL A , DUNNE FP E.Hi g handlow
                 deformationofInconel718 [ J ] .MaterialsScienceand


                  En g ineerin g : A , 2016 , 678 : 137-152.        c y cle fati g ue crack initiation usin g p ol y cr y stal


             [ 2 ]  CHENF , LIUJ , OUHG , etal.Flowcharacteristicsand  p lasticit y [ J ] .Proceedin g softhe Ro y alSociet yof


                 intrinsicworkabilit yofIN718su p erallo y [ J ] .Materials  London Series A : Mathematical , Ph y sical and


                 ScienceandEn g ineerin g : A , 2015 , 642 : 279-287.  En g ineerin gSciences , 2004 , 460 ( 2047 ): 1881-1903.






             [ 3 ]  吕秀乾, 齐丽璟, 张瑞萍, 等.12Cr2Mo1R 钢带极堆             [ 9 ]  GUAN Y J , CHEN B , ZOU J W , etal.Cr y stal






                  焊镍基 276 的工艺性能[ J ] . 理化检验( 物理分册),                 p lasticit ymodellin g andHR-DICmeasurementofsli p
                                                                                                          9
                                                                                                         2
   40   41   42   43   44   45   46   47   48   49   50
