Page 70 - 理化检验-物理分册2024年第三期

吕孝光: 42CrMoA 圆钢样坯淬火开裂原因

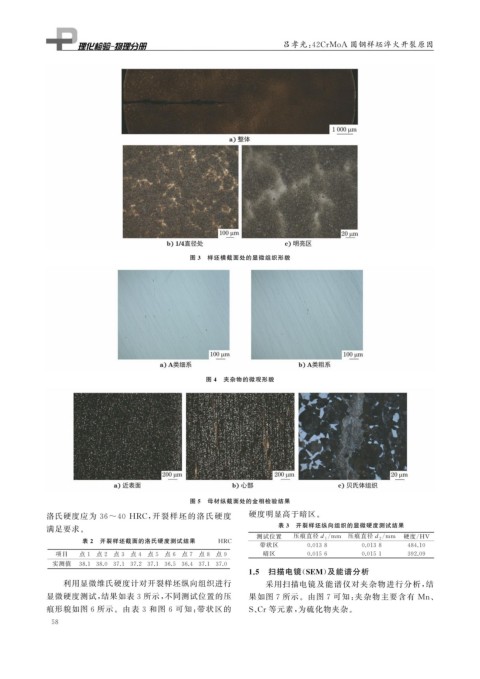

图 3 样坯横截面处的显微组织形貌

图 4 夹杂物的微观形貌

图 5 母材纵截面处的金相检验结果

洛氏硬度应为 36~40HRC , 开裂样坯的洛氏硬度 硬度明显高于暗区。
表 3 开裂样坯纵向组织的显微硬度测试结果
满足要求。
/
/
测试位置 压痕直径 d 1 mm 压痕直径 d 2 mm 硬度 / HV
表 2 开裂样坯截面的洛氏硬度测试结果 HRC
带状区 0.0138 0.0138 484.10

项目 点 1 点 2 点 3 点 4 点 5 点 6 点 7 点 8 点 9 暗区 0.0156 0.0151 392.09
实测值 38.1 38.0 37.1 37.2 37.1 36.5 36.4 37.1 37.0
1.5 扫描电镜( SEM ) 及能谱分析
利用显微维氏硬度计对开裂样坯纵向组织进行 采用扫描电镜及能谱仪对夹杂物进行分析, 结
显微硬度测试, 结果如表 3 所示, 不同测试位置的压 果如图 7 所示。由图 7 可知: 夹杂物主要含有 Mn 、
痕形貌如图 6 所示。由表 3 和图 6 可知: 带状区的 S 、 Cr等元素, 为硫化物夹杂。

5 8
