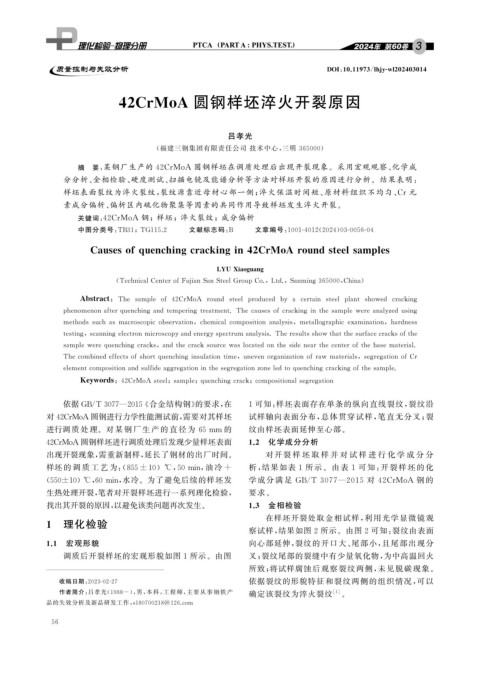

Page 68 - 理化检验-物理分册2024年第三期
P. 68

DOI : 10.11973 / lh jy -wl202403014


                             42CrMoA             圆钢样坯淬火开裂原因



                                                         吕孝光


                                        ( 福建三钢集团有限责任公司 技术中心, 三明 365000 )
                    摘   要: 某钢厂生产的 42CrMoA 圆钢样坯在调质处理后出现开裂现象。采用宏观观察、 化学成
                 分分析、 金相检验、 硬度测试、 扫描电镜及能谱分析等方法对样坯开裂的原因进行分析。结果表明:
                 样坯表面裂纹为淬火裂纹, 裂纹源靠近母材心部一侧; 淬火保温时间短、 原材料组织不均匀、 Cr元
                 素成分偏析、 偏析区内硫化物聚集等因素的共同作用导致样坯发生淬火开裂。

                    关键词: 42CrMoA 钢;样坯;淬火裂纹;成分偏析

                    中图分类号: TB31 ; TG115.2    文献标志码: B    文章编号: 1001-4012 ( 2024 ) 03-0056-04

                       Causesof q uenchin g crackin g in42CrMoAroundsteelsam p les

                                                       LYUXiao g uan g

                              ( TechnicalCenterofFu j ianSanSteelGrou pCo. , Ltd. , Sanmin g365000 , China )


                     Abstract : The sam p le of 42CrMoA round steel p roduced b y a certain steel p lant showed crackin g

                p henomenonafter q uenchin gandtem p erin gtreatment.Thecausesofcrackin gint hesam p lewereanal y zedusin g

                 methodssuchas macrosco p icobservation , chemicalcom p ositionanal y sis , metallo g ra p hicexamination , hardness

                testin g , scannin gelectronmicrosco py andener gy s p ectrumanal y sis.Theresultsshowthatthesurfacecracksofthe

                sam p lewereq uenchin gcracks , andthecracksourcewaslocatedonthesidenearthecenterofthebasematerial.

                Thecombinedeffectsofshortq u enchin g insulationtime , unevenor g anizationofraw materials , se g re g ationofCr

                elementcom p ositionandsulfidea gg re g ationinthese g re g ationzoneledtoq uenchin gcrackin gofthesam p le.


                     Ke y words : 42CrMoAsteel ; sam p le ; q uenchin gcrack ; com p ositionalse g re g ation


               依据 GB / T3077 — 2015 《 合金结构钢》 的要求, 在           1 可知: 样坯表面存在单条的纵向直线裂纹, 裂纹沿
            对42CrMoA 圆钢进行力学性能测试前, 需要对其样坯                       试样轴向表面分布, 总体贯穿试样, 笔直无分叉; 裂
            进行调质 处 理。对 某 钢 厂 生 产 的 直 径 为 65mm 的                纹由样坯表面延伸至心部。

            42CrMoA 圆钢样坯进行调质处理后发现少量样坯表面                       1.2  化学成分分析
            出现开裂现象, 需重新制样, 延长了钢材的出厂时间。                             对开裂 样 坯 取 样 并 对 试 样 进 行 化 学 成 分 分

            样坯 的 调 质 工 艺 为:( 855±10 ) ℃ , 50min , 油 冷 +        析, 结果如表 1 所示。由表 1 可知: 开裂样坯的化

            ( 550±10 ) ℃ , 60min , 水冷。为了避免后续的样坯发               学成分 满 足 GB / T3077 — 2015 对 42CrMoA 钢 的


            生热处理开裂, 笔者对开裂样坯进行一系列理化检验,                          要求。
            找出其开裂的原因, 以避免该类问题再次发生。                            1.3  金相检验
                                                                   在样坯开裂处取金相试样, 利用光学显微镜观
            1 理化检验
                                                               察试样, 结果如图 2 所示。由图 2 可知: 裂纹由表面
            1.1  宏观形貌                                          向心部延伸, 裂纹的开口大、 尾部小, 且尾部出现分
                 调质后开裂样坯的宏观形貌如图 1 所示。由图                        叉; 裂纹尾部的裂缝中有少量氧化物, 为中高温回火
                                                               所致; 将试样腐蚀后观察裂纹两侧, 未见脱碳现象。
                                                               依据裂纹的形貌特征和裂纹两侧的组织情况, 可以
                收稿日期: 2023-02-27
                作者简介: 吕孝光( 1988- ), 男, 本科, 工程师, 主要从事钢铁产        确定该裂纹为淬火裂纹           [ 1 ] 。
            品的失效分析及新品研发工作, s180700218@126.com

             5 6
   63   64   65   66   67   68   69   70   71   72   73
