Page 15 - 理化检验-物理分册2024年第三期

段丽美, 等: Nb元素含量对 U-Nb合金显微组织和比热容的影响

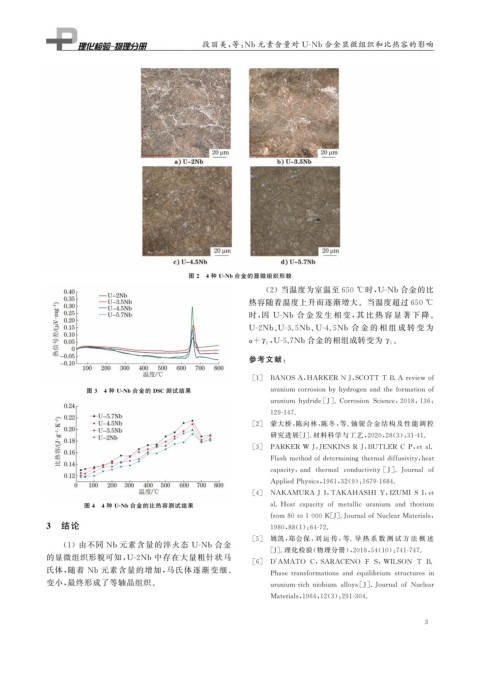

图 2 4 种 U-Nb合金的显微组织形貌
( 2 )当温度为室温至650℃ 时, U-Nb合金的比

热容随着温度上升而逐渐增大。当温度超过650℃
时, 因 U-Nb 合 金 发 生 相 变, 其 比 热 容 显 著 下 降。
U-2Nb 、 U-3.5Nb 、 U-4.5Nb 合 金 的 相 组 成 转 变 为
, 。
α+γ 1 U-5.7Nb合金的相组成转变为 γ 1
参考文献:

[ 1 ] BANOSA , HARKER NJ , SCOTT TB.Areviewof

图 3 4 种 U-Nb合金的 DSC 测试结果 uraniumcorrosionb yh y dro g enandtheformationof

uranium h y dride [ J ] .Corrosion Science , 2018 , 136 :

129-147.
[ 2 ] 蒙大桥, 陈向林, 陈冬, 等 . 铀铌合金结构及性 能 调 控
研究进展[ J ] . 材料科学与工艺, 2020 , 28 ( 3 ): 31-41.

[ 3 ] PARKER W J , JENKINSRJ , BUTLER CP , etal.

Flashmethodofdeterminin g thermaldiffusivit y , heat

ca p acit y , and thermalconductivit y [ J ] .Journal of

A pp liedPh y sics , 1961 , 32 ( 9 ): 1679-1684.

[ 4 ] NAKAMURAJI , TAKAHASHIY , IZUMISI , et

图 4 4 种 U-Nb合金的比热容测试结果 al.Heatca p acit y of metallic uranium andthorium

from80to1000K [ J ] .JournalofNuclearMaterials ,
3 结论 1980 , 88 ( 1 ): 64-72.
[ 5 ] 姚凯, 郑会保, 刘 运 传, 等 . 导 热 系 数 测 试 方 法 概 述

( 1 )由不同 Nb 元素含量的淬火态 U-Nb 合金
[ J ] . 理化检验( 物理分册), 2018 , 54 ( 10 ): 741-747.
的显微组织形貌可知, U-2Nb 中存在大量粗针状马
[ 6 ] D'AMATO C , SARACENO F S , WILSON T B.
氏体, 随着 Nb 元素含量的增加, 马氏体逐渐变细、
Phasetransformationsande q uilibrium structuresin
变小, 最终形成了等轴晶组织。
uranium-richniobium allo y s [ J ] .Journalof Nuclear
Materials , 1964 , 12 ( 3 ): 291-304.
3
