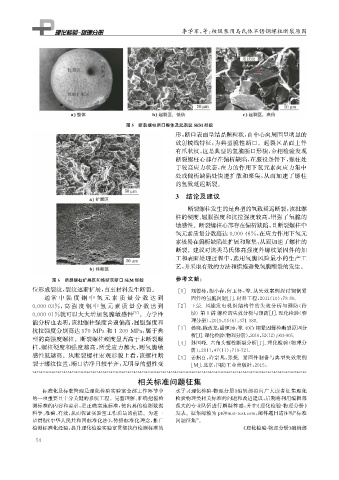

Page 70 - 理化检验-物理分册2023年第十二期
P. 70
李学军, 等: 核级泵用马氏体不锈钢螺柱断裂原因
图5 断裂螺柱断口整体及起裂区SEM 形貌
形, 断口表面呈结晶颗粒状, 由中心向周围呈明显的
放射棱线特征, 为典型脆性断口。起裂区晶面上伴
有爪状纹, 这是典型的氢脆断口形貌, 金相检验发现
断裂螺柱心部存在偏析缺陷, 在服役条件下, 螺柱处
于较高应力状态, 在力的作用下氢元素向应力集中
处或偏析缺陷处快速扩散和聚集, 从而加速了螺柱
的氢致延迟断裂。
3 结论及建议
断裂螺柱发生的是典型的氢致延迟断裂, 该批螺
柱的硬度、 屈服强度和抗拉强度较高, 增强了氢脆的
敏感性。断裂螺柱心部存在偏析缺陷, 且断裂螺柱中
氢元素质量分数高达0.00046% , 在应力作用下氢元
素极易在偏析缺陷处扩展和聚集, 从而加速了螺柱的
断裂。建议对该类马氏体高强度外螺纹紧固件的加
工和表面处理过程中, 选用氢脆风险最小的生产工
艺, 并采取有效的方法和措施避免氢脆断裂的发生。
图6 断裂螺柱扩展区和终断区断口SEM 形貌 参考文献:
位形成裂纹, 裂纹逐渐扩展, 直至材料发生断裂。 [ 1 ] 刘德林, 胡小春, 何玉怀, 等. 从失效案例探讨钢制紧
通 常 中 强 度 钢 中 氢 元 素 质 量 分 数 达 到 固件的氢脆问题[ J ] . 材料工程, 2011 ( 10 ): 78-80.
0.00003% , 高 强 度 钢 中 氢 元 素 质 量 分 数 达 到 [ 2 ] 王荣. 风能发电机组结构件的失效分析与预防( 待
0.00001%就可以大大增加氢脆敏感性 [ 5 ] 。力学性 续)第1讲 螺栓的失效分析与预防[ J ] . 理化检验( 物
能分析也表明: 该批螺柱强度普遍偏高, 屈服强度和 理分册), 2019 , 55 ( 6 ): 371-380.
[ 3 ] 杨晓, 陈政龙, 潘恒沛, 等.40Cr钢紧固螺栓断裂原因分
抗拉强度分别高达970MPa和1200MPa , 属于典
型的高强度螺柱。断裂螺柱硬度显著高于未断裂螺 析[ J ] . 理化检验( 物理分册), 2016 , 52 ( 12 ): 903-905.
[ 4 ] 孙国峰. 六角头螺栓断裂分析[ J ] . 理化检验( 物理分
柱, 螺柱硬度和强度越高, 所受应力越大, 则氢脆敏
册), 2011 , 47 ( 11 ): 719-721.
感性就越高。从断裂螺柱宏观形貌上看, 该螺柱断 [ 5 ] 姜招喜, 许宗凡, 张挺. 紧固件制备与典型失效案例
裂于螺纹位置, 断口洁净且较平齐, 无明显的塑性变 [ M ] . 北京: 国防工业出版社, 2015 ,
相关标准问题征集
标准化及标准管理是理化检验实验室全部工作环节中 水平,《 理化检验 - 物理分册》 编辑部拟向广大读者征集理化
的一项重要且十分关键的系统工程。完整理解、 准确把握检 检验物理类相关标准的问题和改进建议, 后期将利用编辑部
测标准的内容和要求, 是正确实施标准, 使出具的检测数据 强大的专业队伍进行解疑答惑, 并在《 理化检验 - 物理分册》
科学、 准确、 有效, 从而保证实验室工作质量的前提。为进一 发表。征集邮箱为 p t@mat-test.com , 邮件题目请注明“ 标准
步贯彻《 中华人民共和国标准化法》, 传播标准化理念, 推广 问题征集”。
检测标准化经验, 提升理化检验实验室贯彻执行检测标准的 《 理化检验 - 物理分册》 编辑部
5 4
