Page 68 - 理化检验-物理分册2023年第十一期

王狄军, 等: 硫焚化炉手动高温阀断裂原因

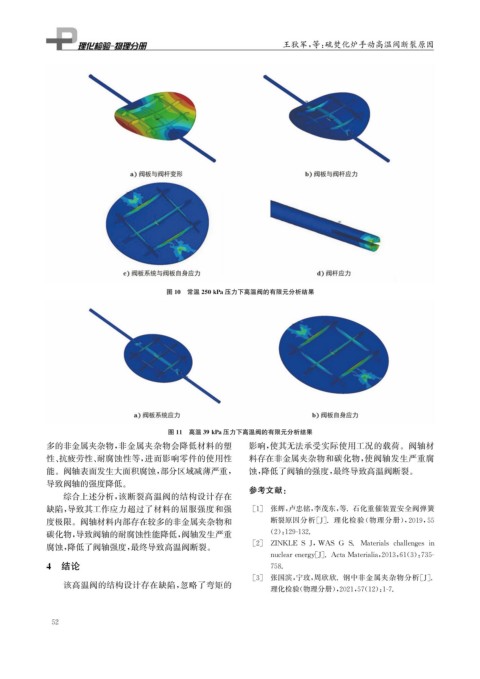

图10 常温250kPa压力下高温阀的有限元分析结果

图11 高温39kPa压力下高温阀的有限元分析结果

多的非金属夹杂物, 非金属夹杂物会降低材料的塑 影响, 使其无法承受实际使用工况的载荷。阀轴材
性、 抗疲劳性、 耐腐蚀性等, 进而影响零件的使用性 料存在非金属夹杂物和碳化物, 使阀轴发生严重腐

能。阀轴表面发生大面积腐蚀, 部分区域减薄严重, 蚀, 降低了阀轴的强度, 最终导致高温阀断裂。
导致阀轴的强度降低。 参考文献:
综合上述分析, 该断裂高温阀的结构设计存在

缺陷, 导致其工作应力超过了材料的屈服强度和强 [ 1 ] 张辉, 卢忠铭, 李茂东, 等. 石化重催装置安全阀弹簧

度极限。阀轴材料内部存在较多的非金属夹杂物和 断裂原因分析[ J ] .理化检验( 物理分册), 2019 , 55

碳化物, 导致阀轴的耐腐蚀性能降低, 阀轴发生严重 ( 2 ): 129-132.

[ 2 ] ZINKLESJ , WAS G S.Materialschallen g esin
腐蚀, 降低了阀轴强度, 最终导致高温阀断裂。

nuclearener gy [ J ] .ActaMaterialia , 2013 , 61 ( 3 ): 735-
4 结论 758.

[ 3 ] 张国滨, 宁玫, 周欣欣. 钢中非金属夹杂物分析[ J ] .
该高温阀的结构设计存在缺陷, 忽略了弯矩的
理化检验( 物理分册), 2021 , 57 ( 12 ): 1-7.
5 2
