Page 63 - 理化检验-物理分册2023年第十一期

施杨宇, 等: 低碳钢金相试样铁素体晶粒表面发灰原因

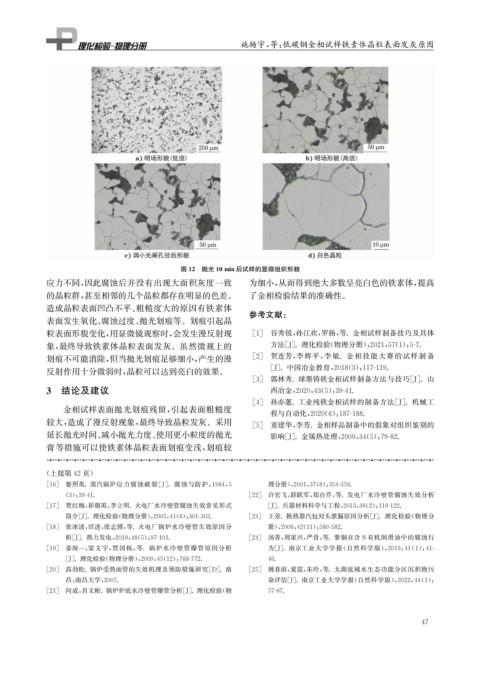

图12 抛光10min后试样的显微组织形貌

应力不同, 因此腐蚀后并没有出现大面积灰度一致 为细小, 从而得到绝大多数呈亮白色的铁素体, 提高

的晶粒群, 甚至相邻的几个晶粒都存在明显的色差。 了金相检验结果的准确性。
造成晶粒表面凹凸不平、 粗糙度大的原因有铁素体 参考文献:
表面发生氧化、 腐蚀过度、 抛光划痕等。划痕引起晶

粒表面形貌变化, 用显微镜观察时, 会发生漫反射现 [ 1 ] 谷秀锐, 孙江欢, 罗扬, 等. 金相试样制备技巧及具体

象, 最终导致铁素体晶粒表面发灰。虽然微观上的 方法[ J ] . 理化检验( 物理分册), 2021 , 57 ( 1 ): 5-7.

划痕不可能消除, 但当抛光划痕足够细小, 产生的漫 [ 2 ] 贺连芳, 李辉平, 李敏.金相技能大赛的试样制备

[ J ] . 中国冶金教育, 2018 ( 3 ): 117-119.
反射作用十分微弱时, 晶粒可以达到亮白的效果。

[ 3 ] 郭林秀. 球墨铸铁金相试样制备方法与技巧[ J ] . 山
3 结论及建议 西冶金, 2020 , 43 ( 5 ): 39-41.

[ 4 ] 孙亦蕙. 工业纯铁金相试样的制备方法[ J ] . 机械工
金相试样表面抛光划痕残留, 引起表面粗糙度
程与自动化, 2020 ( 6 ): 187-188.
较大, 造成了漫反射现象, 最终导致晶粒发灰。采用 [ 5 ] 童建华, 李芳. 金相样品制备中的假象对组织鉴别的

延长抛光时间、 减小抛光力度、 使用更小粒度的抛光 影响[ J ] . 金属热处理, 2009 , 34 ( 5 ): 79-82.

膏等措施可以使铁素体晶粒表面划痕变浅, 划痕较

( 上接第42页)

[ 16 ] 窭照英. 蒸汽锅炉应力腐蚀破裂[ J ] .腐蚀与防护, 1984 , 5 理分册), 2001 , 37 ( 8 ): 354-356.

( 3 ): 39-41. [ 22 ] 许宏飞, 薛跃军, 郑自芹, 等. 发电厂水冷壁管腐蚀失效分析

[ 17 ] 贺红梅, 崔朝英, 李立明. 火电厂水冷壁管腐蚀失效常见形式 [ J ] . 兵器材料科学与工程, 2013 , 36 ( 2 ): 119-122.

简介[ J ] . 理化检验( 物理分册), 2005 , 41 ( 6 ): 301-303. [ 23 ] 王荣. 换热器汽包封头泄漏原因分析[ J ] . 理化检验( 物理分

[ 18 ] 张冰清, 田进, 张志博, 等. 火电厂锅炉水冷壁管失效原因分 册), 2006 , 42 ( 11 ): 580-582.

析[ J ] . 热力发电, 2019 , 48 ( 5 ): 97-101. [ 24 ] 汤菁, 周家兴, 严青, 等. 紫铜在含 S有机润滑油中的腐蚀行

[ 19 ] 姜海一, 窦文宇, 贾国栋, 等.锅炉水冷壁管爆管原因分析 为[ J ] . 南京工业大学学报( 自然科学版), 2019 , 41 ( 1 ): 41-

[ J ] . 理化检验( 物理分册), 2009 , 45 ( 12 ): 768-772. 46.
[ 20 ] 高劲松. 锅炉受热面管的失效机理及预防措施研究[ D ] . 南 [ 25 ] 姚春雨, 夏霆, 朱玲, 等. 太湖流域水生态功能分区沉积物污

昌: 南昌大学, 2007. 染评估[ J ] . 南京工业大学学报( 自然科学版), 2022 , 44 ( 1 ):

[ 21 ] 何成, 肖文彬. 锅炉炉底水冷壁管爆管分析[ J ] . 理化检验( 物 57-67.

7
4
