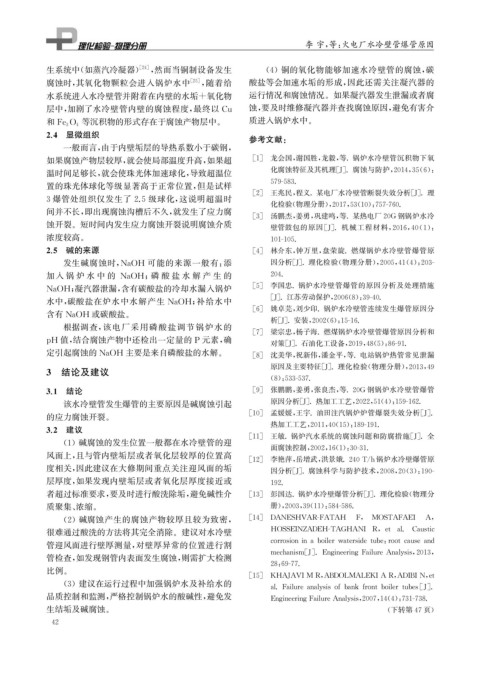

Page 58 - 理化检验-物理分册2023年第十一期
P. 58

李 宇, 等: 火电厂水冷壁管爆管原因

            生系统中( 如蒸汽冷凝器) , 然而当铜制设备发生                              ( 4 )铜的氧化物能够加速水冷壁管的腐蚀, 碳

                                    [ 24 ]
            腐蚀时, 其氧化物颗粒会进入锅炉水中                  [ 25 ] , 随着给   酸盐等会加速水垢的形成, 因此还需关注凝汽器的
            水系统进入水冷壁管并附着在内壁的水垢+氧化物                             运行情况和腐蚀情况。如果凝汽器发生泄漏或者腐
                                                               蚀, 要及时维修凝汽器并查找腐蚀原因, 避免有害介
            层中, 加剧了水冷壁管内壁的腐蚀程度, 最终以 Cu

                     等沉积物的形式存在于腐蚀产物层中。                         质进入锅炉水中。
            和 Fe 3O 4
            2.4 显微组织                                           参考文献:
                 一般而言, 由于内壁垢层的导热系数小于碳钢,

            如果腐蚀产物层较厚, 就会使局部温度升高, 如果超                           [ 1 ]  龙会国, 谢国胜, 龙毅, 等. 锅炉水冷壁管沉积物下氧

            温时间足够长, 就会使珠光体加速球化, 导致超温位                               化腐蚀特征及其机理[ J ] . 腐蚀与防护, 2014 , 35 ( 6 ):

            置的珠光体球化等级显著高于正常位置, 但是试样                                 579-583.


                                                                [ 2 ]  王兆民, 程义. 某电厂水冷壁管断裂失效分析[ J ] . 理
            3爆管处组织仅发生了 2.5 级球化, 这说明超温时
                                                                    化检验( 物理分册), 2017 , 53 ( 10 ): 757-760.
            间并不长, 即出现腐蚀沟槽后不久, 就发生了应力腐
                                                                [ 3 ]  汤鹏杰, 姜勇, 巩建鸣, 等. 某热电厂20G 钢锅炉水冷
            蚀开裂。短时间内发生应力腐蚀开裂说明腐蚀介质
                                                                    壁管鼓包的原因[ J ] .机械工程材料, 2016 , 40 ( 1 ):
            浓度较高。
                                                                    101-105.
            2.5 碱的来源                                            [ 4 ]  林介东, 钟万里, 盘荣旋. 燃煤锅炉水冷壁管爆管原


                 发生碱腐蚀时, NaOH 可能的来源一般有: 添                           因分析[ J ] . 理化检验( 物理分册), 2005 , 41 ( 4 ): 203-

            加入 锅 炉 水 中 的 NaOH ; 磷 酸 盐 水 解 产 生 的                     204.
            NaOH ; 凝汽器泄漏, 含有碳酸盐的冷却水漏入锅炉                         [ 5 ]  李国忠. 锅炉水冷壁管爆管的原因分析及处理措施

            水中, 碳酸盐在炉水中水解产生 NaOH ; 补给水中                             [ J ] . 江苏劳动保护, 2006 ( 8 ): 39-40.
                                                                [ 6 ]  姚卓芫, 刘少印. 锅炉水冷壁管连续发生爆管原因分

            含有 NaOH 或碳酸盐。
                                                                    析[ J ] . 安装, 2002 ( 6 ): 15-16.
                 根据调查, 该电厂采用磷酸盐调节锅炉水的
                                                                [ 7 ]  梁宗忠, 杨子海. 燃煤锅炉水冷壁管爆管原因分析和
            p H 值, 结合腐蚀产物中还检出一定量的 P 元素, 确                           对策[ J ] . 石油化工设备, 2019 , 48 ( 5 ): 86-91.


            定引起腐蚀的 NaOH 主要是来自磷酸盐的水解。                            [ 8 ]  沈美华, 祝新伟, 潘金平, 等. 电站锅炉热管常见泄漏


            3 结论及建议                                                 原因及主要特征[ J ] . 理化检验( 物理分册), 2013 , 49

                                                                    ( 8 ): 533-537.

            3.1 结论                                              [ 9 ]  张鹏鹏, 姜勇, 张良杰, 等.20G 钢锅炉水冷壁管爆管

                 该水冷壁管发生爆管的主要原因是碱腐蚀引起                               原因分析[ J ] . 热加工工艺, 2022 , 51 ( 4 ): 159-162.

                                                               [ 10 ]  孟媛媛, 王宇. 油田注汽锅炉炉管爆裂失效分析[ J ] .
            的应力腐蚀开裂。

            3.2 建议                                                  热加工工艺, 2011 , 40 ( 15 ): 189-191.

                                                               [ 11 ]  王敏. 锅炉汽水系统的腐蚀问题和防腐措施[ J ] . 全

                 ( 1 )碱腐蚀的发生位置一般都在水冷壁管的迎
                                                                    面腐蚀控制, 2002 , 16 ( 1 ): 30-31.
            风面上, 且与管内壁垢层或者氧化层较厚的位置高                            [ 12 ]  李艳萍, 岳增武, 洪景娥.240T / h锅炉水冷壁爆管原


            度相关, 因此建议在大修期间重点关注迎风面的垢
                                                                    因分析[ J ] . 腐蚀科学与防护技术, 2008 , 20 ( 3 ): 190-
            层厚度, 如果发现内壁垢层或者氧化层厚度接近或
                                                                    192.
            者超过标准要求, 要及时进行酸洗除垢, 避免碱性介                          [ 13 ]  彭国达. 锅炉水冷壁爆管分析[ J ] . 理化检验( 物理分



            质聚集、 浓缩。                                                册), 2003 , 39 ( 11 ): 584-586.


                 ( 2 )碱腐蚀产生的腐蚀产物较厚且较为致密,                       [ 14 ]  DANESHVAR-FATAH   F , MOSTAFAEI A ,

            很难通过酸洗的方法将其完全消除。建议对水冷壁                                  HOSSEINZADEH-TAGHANI R , et al. Caustic

            管迎风面进行壁厚测量, 对壁厚异常的位置进行割                                 corrosioninaboilerwatersidetube : rootcauseand

                                                                    mechanism [ J ] .En g ineerin gFailureAnal y sis , 2013 ,
            管检查, 如发现钢管内表面发生腐蚀, 则需扩大检测
                                                                    28 : 69-77.
            比例。
                                                               [ 15 ]  KHAJAVIM R , ABDOLMALEKIAR , ADIBIN , et

                 ( 3 )建议在运行过程中加强锅炉水及补给水的
                                                                    al.Failureanal y sisofbankfrontboilertubes [ J ] .
            品质控制和监测, 严格控制锅炉水的酸碱性, 避免发
                                                                    En g ineerin gFailureAnal y sis , 2007 , 14 ( 4 ): 731-738.
            生结垢及碱腐蚀。                                                                             ( 下转第47页)
             4 2
   53   54   55   56   57   58   59   60   61   62   63
