王狄军, 等: 硫焚化炉手动高温阀断裂原因

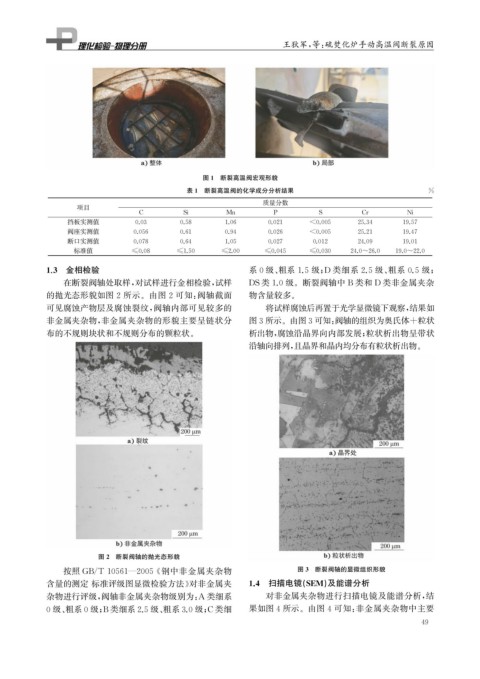

图1 断裂高温阀宏观形貌
表1 断裂高温阀的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Ni
挡板实测值 0.03 0.58 1.06 0.021 <0.005 25.34 19.57
阀座实测值 0.056 0.61 0.94 0.026 <0.005 25.21 19.47
断口实测值 0.078 0.64 1.05 0.027 0.012 24.09 19.01
标准值 ≤0.08 ≤1.50 ≤2.00 ≤0.045 ≤0.030 24.0~26.0 19.0~22.0

1.3 金相检验 系0级、 粗系1.5级; D 类细系2.5级、 粗系0.5级;
在断裂阀轴处取样, 对试样进行金相检验, 试样 DS类1.0级。断裂阀轴中 B 类和 D 类非金属夹杂
的抛光态形貌如图2所示。由图2可知: 阀轴截面 物含量较多。
可见腐蚀产物层及腐蚀裂纹, 阀轴内部可见较多的 将试样腐蚀后再置于光学显微镜下观察, 结果如
非金属夹杂物, 非金属夹杂物的形貌主要呈链状分 图3所示。由图3可知: 阀轴的组织为奥氏体+粒状
布的不规则块状和不规则分布的颗粒状。 析出物, 腐蚀沿晶界向内部发展; 粒状析出物呈带状
沿轴向排列, 且晶界和晶内均分布有粒状析出物。

图2 断裂阀轴的抛光态形貌

按照 GB / T10561 — 2005 《 钢中非金属夹杂物 图3 断裂阀轴的显微组织形貌

含量的测定 标准评级图显微检验方法》 对非金属夹 1.4 扫描电镜( SEM ) 及能谱分析
杂物进行评级, 阀轴非金属夹杂物级别为: A 类细系 对非金属夹杂物进行扫描电镜及能谱分析, 结
0级、 粗系0级; B类细系2.5级、 粗系3.0级; C类细 果如图4所示。由图4可知: 非金属夹杂物中主要
