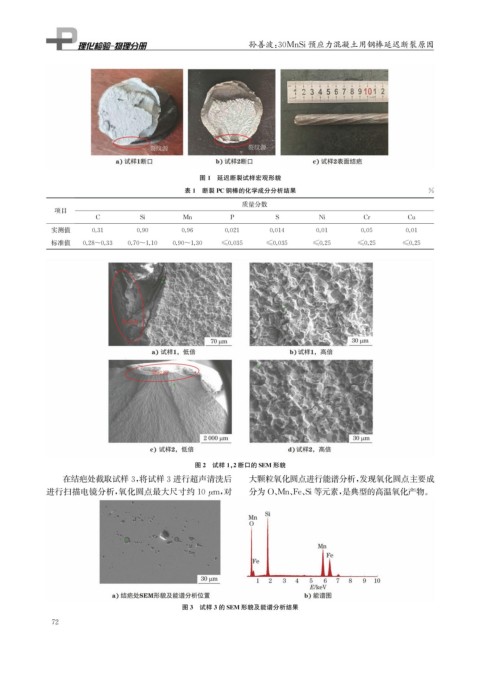

Page 88 - 理化检验-物理分册2023年第十期

孙善波: 30MnSi 预应力混凝土用钢棒延迟断裂原因

图1 延迟断裂试样宏观形貌
表1 断裂 PC钢棒的化学成分分析结果 %
质量分数
项目
C Si Mn P S Ni Cr Cu
实测值 0.31 0.90 0.96 0.021 0.014 0.01 0.05 0.01
标准值 0.28~0.33 0.70~1.10 0.90~1.30 ≤0.035 ≤0.035 ≤0.25 ≤0.25 ≤0.25

图2 试样1 , 2断口的SEM 形貌
在结疤处截取试样3 , 将试样3进行超声清洗后 大颗粒氧化圆点进行能谱分析, 发现氧化圆点主要成

进行扫描电镜分析, 氧化圆点最大尺寸约10 μ m , 对 分为 O 、 Mn 、 Fe 、 Si 等元素, 是典型的高温氧化产物。

图3 试样3的SEM 形貌及能谱分析结果
7 2
