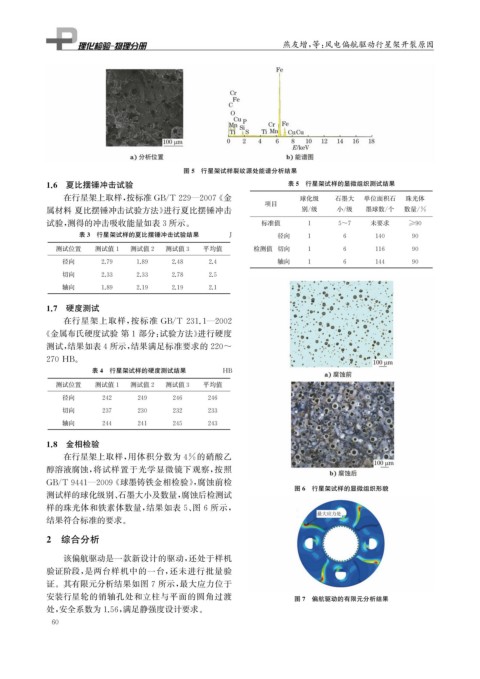

燕友增, 等: 风电偏航驱动行星架开裂原因
图5 行星架试样裂纹源处能谱分析结果
1.6 夏比摆锤冲击试验 表5 行星架试样的显微组织测试结果
在行星架上取样, 按标准 GB / T229 — 2007 《 金 球化级 石墨大 单位面积石 珠光体
项目
属材料 夏比摆锤冲击试验方法》 进行夏比摆锤冲击 别 / 级 小 / 级 墨球数 / 个 数量 / %
试验, 测得的冲击吸收能量如表3所示。 标准值 1 5~7 未要求 ≥90
表3 行星架试样的夏比摆锤冲击试验结果 J 径向 1 6 140 90
测试位置 测试值1 测试值2 测试值3 平均值 检测值 切向 1 6 116 90
径向 2.79 1.89 2.48 2.4 轴向 1 6 144 90
切向 2.33 2.33 2.78 2.5
轴向 1.89 2.19 2.19 2.1
1.7 硬度测试
在行星架上取样, 按标准 GB / T231.1 — 2002
《 金属布氏硬度试验 第1 部分: 试验方法》 进行硬度
测试, 结果如表4所示, 结果满足标准要求的220~
270HB 。
表4 行星架试样的硬度测试结果 HB
测试位置 测试值1 测试值2 测试值3 平均值
径向 242 249 246 246
切向 237 230 232 233
轴向 244 241 245 243
1.8 金相检验
在行星架上取样, 用体积分数为 4% 的硝酸乙
醇溶液腐蚀, 将试样置于光学显微镜下观察, 按照
GB / T9441 — 2009 《 球墨铸铁金相检验》, 腐蚀前检
图6 行星架试样的显微组织形貌
测试样的球化级别、 石墨大小及数量, 腐蚀后检测试
样的珠光体和铁素体数量, 结果如表 5 、 图 6 所示,
结果符合标准的要求。
2 综合分析
该偏航驱动是一款新设计的驱动, 还处于样机
验证阶段, 是两台样机中的一台, 还未进行批量验
证。其有限元分析结果如图7所示, 最大应力位于
安装行星轮的销轴孔处和立柱与平面的圆角过渡 图7 偏航驱动的有限元分析结果
处, 安全系数为1.56 , 满足静强度设计要求。
