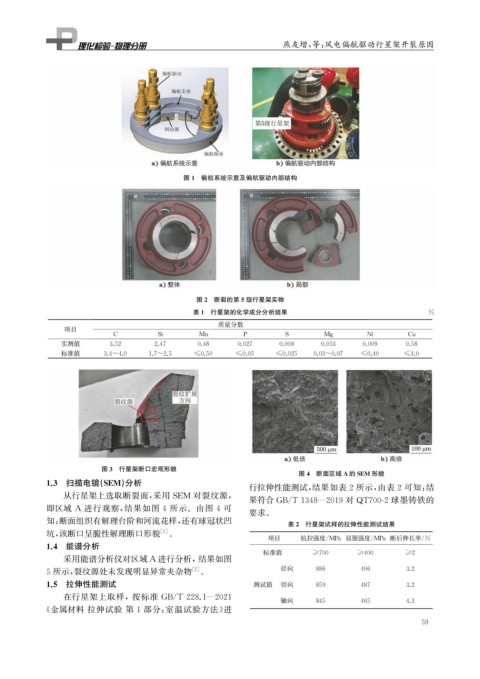

Page 75 - 理化检验-物理分册2023年第十期

燕友增, 等: 风电偏航驱动行星架开裂原因

图1 偏航系统示意及偏航驱动内部结构

图2 断裂的第5级行星架实物
表1 行星架的化学成分分析结果 %
质量分数
项目
C Si Mn P S M g Ni Cu
实测值 3.52 2.47 0.48 0.027 0.008 0.053 0.009 0.58
标准值 3.4~4.0 1.7~2.5 ≤0.50 ≤0.05 ≤0.025 0.03~0.07 ≤0.40 ≤1.0

图3 行星架断口宏观形貌
图4 断面区域 A的SEM 形貌
1.3 扫描电镜( SEM ) 分析 行拉伸性能测试, 结果如表2所示, 由表2可知: 结
从行星架上选取断裂面, 采用 SEM 对裂纹源,
果符合 GB / T1348 — 2019对 QT700-2球墨铸铁的
即区域 A 进行观察, 结果如图 4 所示。由图 4 可
要求。
知: 断面组织有解理台阶和河流花样, 还有球冠状凹 表2 行星架试样的拉伸性能测试结果
坑, 该断口呈脆性解理断口形貌 [ 1 ] 。
项目 抗拉强度 / MPa 屈服强度 / MPa 断后伸长率 / %
1.4 能谱分析
标准值 ≥700 ≥400 ≥2
采用能谱分析仪对区域 A 进行分析, 结果如图

5所示, 裂纹源处未发现明显异常夹杂物 [ 2 ] 。 径向 886 496 3.2
1.5 拉伸性能测试 测试值 切向 859 487 3.2

在行星架上取样,按标准 GB / T228.1 — 2021
轴向 845 465 4.3
《 金属材料 拉伸试验 第 1 部分: 室温试验方法》 进

9
5
