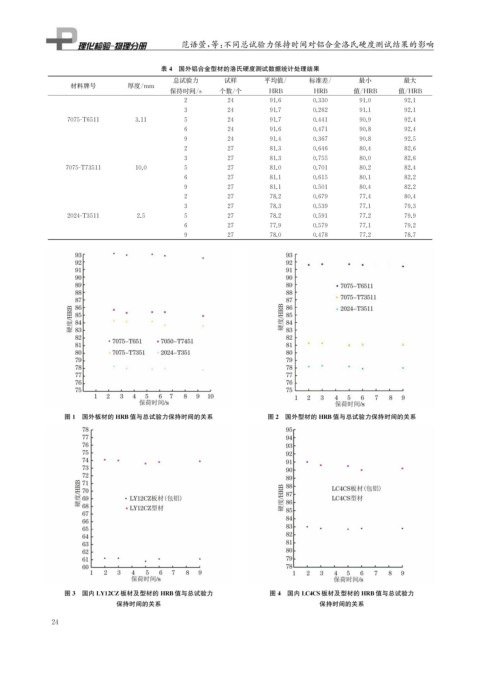

Page 40 - 理化检验-物理分册2023年第十期
P. 40
范语萱, 等: 不同总试验力保持时间对铝合金洛氏硬度测试结果的影响
表4 国外铝合金型材的洛氏硬度测试数据统计处理结果
总试验力 试样 平均值 / 标准差 / 最小 最大
材料牌号 厚度 / mm
保持时间 / s 个数 / 个 HRB HRB 值 / HRB 值 / HRB
2 24 91.6 0.330 91.0 92.1
3 24 91.7 0.262 91.1 92.1
7075-T6511 3.11 5 24 91.7 0.441 90.9 92.4
6 24 91.6 0.471 90.8 92.4
9 24 91.4 0.367 90.8 92.5
2 27 81.3 0.646 80.4 82.6
3 27 81.3 0.755 80.0 82.6
7075-T73511 10.0 5 27 81.0 0.701 80.2 82.4
6 27 81.1 0.615 80.1 82.2
9 27 81.1 0.501 80.4 82.2
2 27 78.2 0.679 77.4 80.4
3 27 78.3 0.539 77.1 79.3
2024-T3511 2.5 5 27 78.2 0.591 77.2 79.9
6 27 77.9 0.579 77.1 79.2
9 27 78.0 0.478 77.2 78.7
图1 国外板材的 HRB值与总试验力保持时间的关系 图2 国外型材的 HRB值与总试验力保持时间的关系
图3 国内 LY12CZ板材及型材的 HRB值与总试验力 图4 国内 LC4CS板材及型材的 HRB值与总试验力
保持时间的关系 保持时间的关系
2 4
