Page 37 - 理化检验-物理分册2023年第十期
P. 37
张晓辉, 等: 固相扩散提升化学包覆银氧化锡材料的电性能试验
(

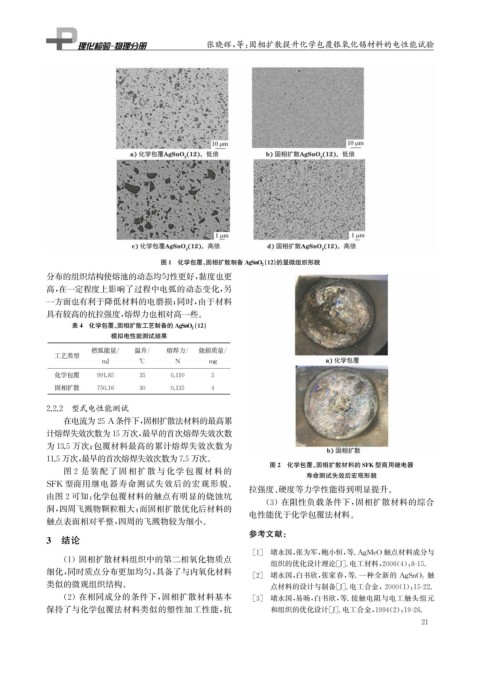

图1 化学包覆、 固相扩散制备 A g SnO 2 12 ) 的显微组织形貌
分布的组织结构使熔池的动态均匀性更好, 黏度也更
高, 在一定程度上影响了过程中电弧的动态变化, 另
一方面也有利于降低材料的电磨损; 同时, 由于材料
具有较高的抗拉强度, 熔焊力也相对高一些。
(
表4 化学包覆、 固相扩散工艺制备的 A g SnO 2 12 )
模拟电性能测试结果
燃弧能量 / 温升 / 熔焊力 / 烧损质量 /
工艺类型
mJ ℃ N m g
化学包覆 991.85 35 0.110 5
固相扩散 750.16 30 0.135 4
2.2.2 型式电性能测试
在电流为25A条件下, 固相扩散法材料的最高累
计熔焊失效次数为15万次, 最早的首次熔焊失效次数
为13.万次; 包覆材料最高的累计熔焊失效次数为
5
11.万次, 最早的首次熔焊失效次数为7.万次。
5
5
图2 化学包覆、 固相扩散材料的SFK 型商用继电器
图2 是装配了固 相 扩 散 与 化 学 包 覆 材 料 的
寿命测试失效后宏观形貌
SFK 型商用继电器寿命测试失效后的宏观形貌。
拉强度、 硬度等力学性能得到明显提升。
由图2可知: 化学包覆材料的触点有明显的烧蚀坑
( 3 )在阻性负载条件下, 固相扩散材料的综合
洞, 四周飞溅物颗粒粗大; 而固相扩散优化后材料的
电性能优于化学包覆法材料。
触点表面相对平整, 四周的飞溅物较为细小。
参考文献:
3 结论
[ 1 ] 堵永国, 张为军, 鲍小恒, 等.A g MeO 触点材料成分与
( 1 )固相扩散材料组织中的第二相氧化物质点
组织的优化设计理论[ J ] . 电工材料, 2006 ( 4 ): 8-15.
细化, 同时质点分布更加均匀, 具备了与内氧化材料 [ 2 ] 堵永国, 白书欣, 张家春, 等. 一种全新的 A g SnO 2 触
类似的微观组织结构。
点材料的设计与制备[ J ] . 电工合金, 2000 ( 1 ): 15-22.
( 2 )在相同成分的条件下, 固相扩散材料基本 [ 3 ] 堵永国, 易旸, 白书欣, 等. 接触电阻与电工触头组元
保持了与化学包覆法材料类似的塑性加工性能, 抗 和组织的优化设计[ J ] . 电工合金, 1994 ( 2 ): 19-26.
1
2
