Page 33 - 理化检验-物理分册2023年第十期

许鹤君, 等: 混合型断口金属材料韧脆转变温度评价的仪器化冲击试验

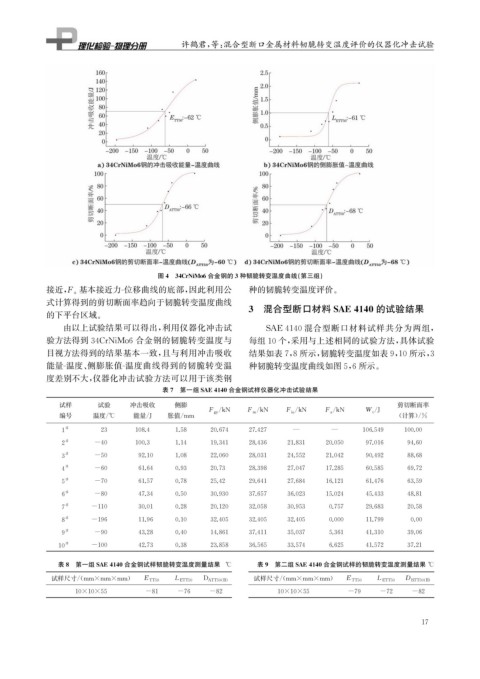

图4 34CrNiMo6合金钢的3种韧脆转变温度曲线( 第三组)
基本接近力 - 位移曲线的底部, 因此利用公
接近, F a 种的韧脆转变温度评价。
式计算得到的剪切断面率趋向于韧脆转变温度曲线
3 混合型断口材料SAE4140的试验结果
的下平台区域。

由以上试验结果可以得出, 利用仪器化冲击试 SAE4140混合型断口材料试样共分为两组,
验方法得到34CrNiMo6合金钢的韧脆转变温度与 每组10个, 采用与上述相同的试验方法, 具体试验
目视方法得到的结果基本一致, 且与利用冲击吸收 结果如表7 , 8所示, 韧脆转变温度如表9 , 10所示, 3
能量 - 温度、 侧膨胀值 - 温度曲线得到的韧脆转变温 种韧脆转变温度曲线如图5 , 6所示。
度差别不大, 仪器化冲击试验方法可以用于该类钢
表7 第一组SAE4140合金钢试样仪器化冲击试验结果

试样 试验 冲击吸收 侧膨 剪切断面率
/
/
/
/
/
F gy kN F m kN F iu kN F a kN W t J
编号 温度 / ℃ 能量 / J 胀值 / mm ( 计算)/ %
# — —
1 23 108.4 1.58 20.674 27.427 106.549 100.00
#
2 -40 100.3 1.14 19.341 28.436 21.831 20.050 97.016 94.60
#
3 -50 92.10 1.08 22.060 28.031 24.552 21.042 90.492 88.68
#
4 -60 61.64 0.93 20.73 28.398 27.047 17.285 60.585 69.72
#
5 -70 61.57 0.78 25.42 29.641 27.684 16.121 61.476 63.59
#
6 -80 47.34 0.50 30.930 37.657 36.023 15.024 45.433 48.81
#
7 -110 30.01 0.28 20.120 32.058 30.953 0.757 29.683 20.58
#
8 -196 11.96 0.10 32.405 32.405 32.405 0.000 11.799 0.00
#
9 -90 43.28 0.40 14.861 37.411 35.037 5.361 41.310 39.06
#
10 -100 42.73 0.38 23.858 36.565 33.574 6.625 41.572 37.21

表8 第一组SAE4140合金钢试样韧脆转变温度测量结果 ℃ 表9 第二组SAE4140合金钢试样的韧脆转变温度测量结果 ℃
试样尺寸 /( mm×mm×mm ) E TT50 L ETT50 D ATT50 ( II ) 试样尺寸 /( mm×mm×mm ) E TT50 L ETT50 D BTT50 ( II )

10×10×55 -81 -76 -82 10×10×55 -79 -72 -82
7
1
