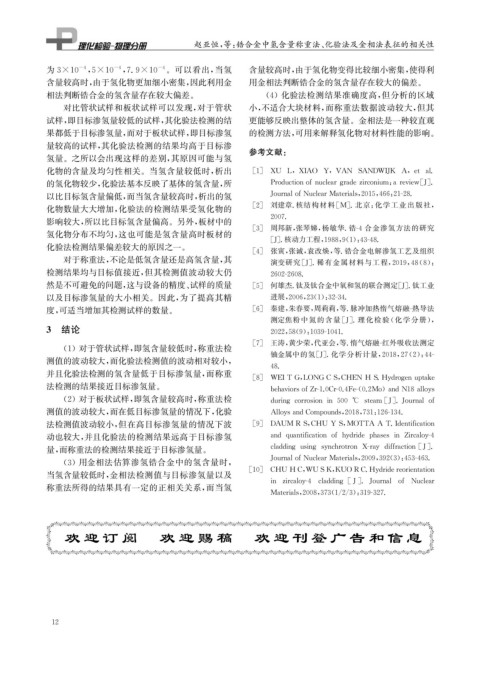

Page 28 - 理化检验-物理分册2023年第十期
P. 28

赵亚恒, 等: 锆合金中氢含量称重法、 化验法及金相法表征的相关性



            为3×10 , 5×10 , 7.9×10 。可以看出, 当氢                    含量较高时, 由于氢化物变得比较细小密集, 使得利
                             -4
                                        -4
                    -4
            含量较高时, 由于氢化物更加细小密集, 因此利用金                          用金相法判断锆合金的氢含量存在较大的偏差。

            相法判断锆合金的氢含量存在较大偏差。                                     ( 4 )化验法检测结果准确度高, 但分析的区域
                 对比管状试样和板状试样可以发现, 对于管状                         小, 不适合大块材料, 而称重法数据波动较大, 但其
            试样, 即目标渗氢量较低的试样, 其化验法检测的结                          更能够反映出整体的氢含量。金相法是一种较直观
            果都低于目标渗氢量, 而对于板状试样, 即目标渗氢                          的检测方法, 可用来解释氢化物对材料性能的影响。
            量较高的试样, 其化验法检测的结果均高于目标渗                            参考文献:
            氢量。之所以会出现这样的差别, 其原因可能与氢





            化物的含量及均匀性相关。当氢含量较低时, 析出                             [ 1 ]  XU L , XIAO Y , VAN SANDWIJK A , et al.

            的氢化物较少, 化验法基本反映了基体的氢含量, 所                               Productionofnuclearg radezirconium : areview [ J ] .

            以比目标氢含量偏低, 而当氢含量较高时, 析出的氢                               JournalofNuclearMaterials , 2015 , 466 : 21-28.
            化物数量大大增加, 化验法的检测结果受氢化物的                             [ 2 ]  刘建章. 核结构材料[ M ] . 北京: 化学工业出版社,
            影响较大, 所以比目标氢含量偏高。另外, 板材中的                               2007.
                                                                [ 3 ]  周邦新, 张琴娣, 杨敏华. 锆 -4 合金渗氢方法的研究
            氢化物分布不均匀, 这也可能是氢含量高时板材的
                                                                    [ J ] . 核动力工程, 1988 , 9 ( 1 ): 43-48.
            化验法检测结果偏差较大的原因之一。
                                                                [ 4 ]  张寅, 张诚, 袁改焕, 等. 锆合金电解渗氢工艺及组织
                 对于称重法, 不论是低氢含量还是高氢含量, 其                            演变研究[ J ] . 稀有金属材料与工程, 2019 , 48 ( 8 ):
            检测结果均与目标值接近, 但其检测值波动较大仍
                                                                    2602-2608.
            然是不可避免的问题, 这与设备的精度、 试样的质量                           [ 5 ]  何雄杰. 钛及钛合金中氧和氢的联合测定[ J ] . 钛工业
            以及目标渗氢量的大小相关。因此, 为了提高其精                                 进展, 2006 , 23 ( 1 ): 32-34.
                                                                [ 6 ]  秦建, 朱春要, 周莉莉, 等. 脉冲加热惰气熔融 - 热导法
            度, 可适当增加其检测试样的数量。
                                                                    测定焦粉中氮的含 量 [ J ] . 理 化 检 验 ( 化 学 分 册),
            3 结论                                                    2022 , 58 ( 9 ): 1039-1041.
                                                                [ 7 ]  王涛, 黄少荣, 代亚会, 等. 惰气熔融 - 红外吸收法测定

                 ( 1 )对于管状试样, 即氢含量较低时, 称重法检
                                                                    铀金属中的氢[ J ] . 化学分析计量, 2018 , 27 ( 2 ): 44-
            测值的波动较大, 而化验法检测值的波动相对较小,
                                                                    48.
            并且化验法检测的氢含量低于目标渗氢量, 而称重
                                                                [ 8 ]  WEITG , LONGCS , CHEN HS.H y dro g enu p take
            法检测的结果接近目标渗氢量。
                                                                    behaviorsofZr-1.0Cr-0.4Fe- ( 0.2Mo ) andN18allo y s

                 ( 2 )对于板状试样, 即氢含量较高时, 称重法检
                                                                    durin gcorrosionin500 ℃ steam [ J ] .Journalof
            测值的波动较大, 而在低目标渗氢量的情况下, 化验                               Allo y sandCom p ounds , 2018 , 731 : 126-134.



            法检测值波动较小, 但在高目标渗氢量的情况下波                             [ 9 ]  DAUM RS , CHU YS , MOTTA AT.Identification

            动也较大, 并且化验法的检测结果远高于目标渗氢                                 and q uantification ofh y dride p hasesin Zircalo y -4

            量, 而称重法的检测结果接近于目标渗氢量。                                   claddin g usin g s y nchrotron X-ra y diffraction [ J ] .

                                                                    JournalofNuclearMaterials , 2009 , 392 ( 3 ): 453-463.
                 ( 3 )用金相法估算渗氢锆合金中的氢含量时,

                                                               [ 10 ]  CHU HC , WUSK , KUORC.H y dridereorientation
            当氢含量较低时, 金相法检测值与目标渗氢量以及
                                                                   in zircalo y -4 claddin g [ J ] .Journal of Nuclear
            称重法所得的结果具有一定的正相关关系, 而当氢
                                                                    Materials , 2008 , 373 ( 1 / 2 / 3 ): 319-327.

                 欢 迎 订 阅                 欢 迎 赐 稿                欢 迎 刊 登 广 告 和 信 息









             1 2
   23   24   25   26   27   28   29   30   31   32   33
