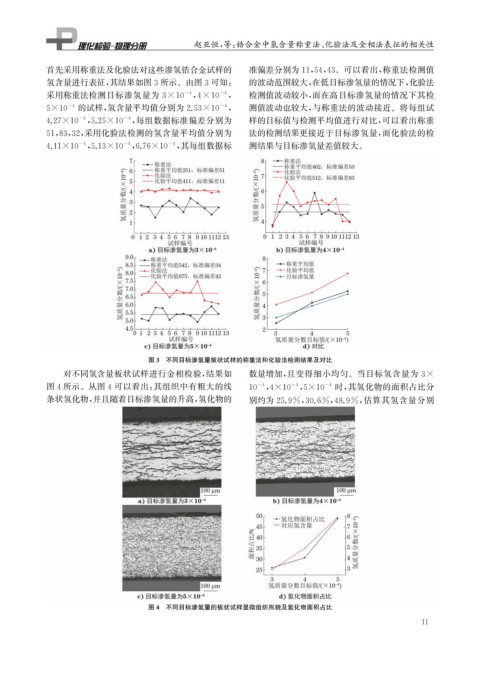

Page 27 - 理化检验-物理分册2023年第十期

赵亚恒, 等: 锆合金中氢含量称重法、 化验法及金相法表征的相关性

首先采用称重法及化验法对这些渗氢锆合金试样的 准偏差分别为11 , 54 , 43 。可以看出, 称重法检测值
氢含量进行表征, 其结果如图3所示。由图3可知: 的波动范围较大, 在低目标渗氢量的情况下, 化验法
-4
-4
采用称重法检测目标渗氢量为 3×10 , 4×10 , 检测值波动较小, 而在高目标渗氢量的情况下其检
-4 -4 测值波动也较大, 与称重法的波动接近。将每组试
5×10 的试样, 氢含量平均值分别为2.53×10 ,
4.27×10 , 5.25×10 , 每组数据标准偏差分别为 样的目标值与检测平均值进行对比, 可以看出称重
-4
-4
51 , 83 , 32 , 采用化验法检测的氢含量平均值分别为 法的检测结果更接近于目标渗氢量, 而化验法的检
4.11×10 , 5.13×10 , 6.76×10 , 其每组数据标 测结果与目标渗氢量差值较大。
-4
-4
-4

图3 不同目标渗氢量板状试样的称重法和化验法检测结果及对比
对不同氢含量板状试样进行金相检验, 结果如 数量增加, 且变得细小均匀。当目标氢含量为 3×
图4所示。从图4可以看出: 其组织中有粗大的线 10 , 4×10 , 5×10 -4 时, 其氢化物的面积占比分
-4
-4
条状氢化物, 并且随着目标渗氢量的升高, 氢化物的 别约为25.9% , 30.6% , 48.9% , 估算其氢含量分别

图4 不同目标渗氢量的板状试样显微组织形貌及氢化物面积占比
1
1
