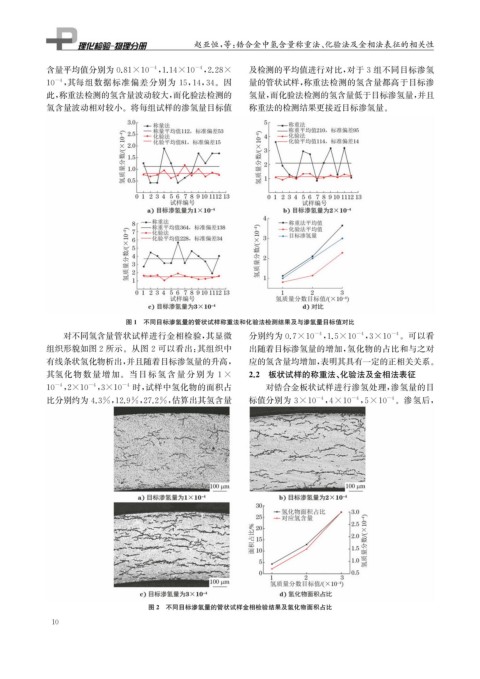

Page 26 - 理化检验-物理分册2023年第十期
P. 26
赵亚恒, 等: 锆合金中氢含量称重法、 化验法及金相法表征的相关性
-4 -4 及检测的平均值进行对比, 对于3组不同目标渗氢
含量平均值分别为0.81×10 , 1.14×10 , 2.28×
10 , 其每组数据标准偏差分别为 15 , 14 , 34 。因 量的管状试样, 称重法检测的氢含量都高于目标渗
-4
此, 称重法检测的氢含量波动较大, 而化验法检测的 氢量, 而化验法检测的氢含量低于目标渗氢量, 并且
氢含量波动相对较小。将每组试样的渗氢量目标值 称重法的检测结果更接近目标渗氢量。
图1 不同目标渗氢量的管状试样称重法和化验法检测结果及与渗氢量目标值对比
对不同氢含量管状试样进行金相检验, 其显微 分别约为0.7×10 , 1.5×10 , 3×10 。可以看
-4
-4
-4
组织形貌如图2所示。从图2可以看出: 其组织中 出随着目标渗氢量的增加, 氢化物的占比和与之对
有线条状氢化物析出, 并且随着目标渗氢量的升高, 应的氢含量均增加, 表明其具有一定的正相关关系。
其氢化 物 数 量 增 加。当 目 标 氢 含 量 分 别 为 1× 2.2 板状试样的称重法、 化验法及金相法表征
-4 -4 -4 时, 试样中氢化物的面积占 对锆合金板状试样进行渗氢处理, 渗氢量的目
10 , 2×10 , 3×10
比分别约为4.3% , 12.9% , 27.2% , 估算出其氢含量 标值分别为 3×10 , 4×10 , 5×10 。渗氢后,
-4
-4
-4
图2 不同目标渗氢量的管状试样金相检验结果及氢化物面积占比
1 0
