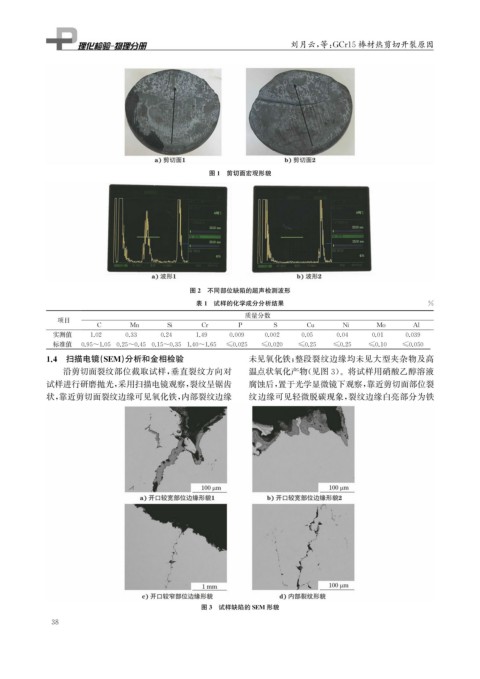

Page 54 - 理化检验-物理分册2023年第八期

刘月云, 等: GCr15棒材热剪切开裂原因

图1 剪切面宏观形貌

图2 不同部位缺陷的超声检测波形
表1 试样的化学成分分析结果 %
质量分数
项目
C Mn Si Cr P S Cu Ni Mo Al
实测值 1.02 0.33 0.24 1.49 0.009 0.002 0.05 0.04 0.01 0.039
标准值 0.95~1.05 0.25~0.45 0.15~0.35 1.40~1.65 ≤0.025 ≤0.020 ≤0.25 ≤0.25 ≤0.10 ≤0.050
1.4 扫描电镜( SEM ) 分析和金相检验 未见氧化铁; 整段裂纹边缘均未见大型夹杂物及高
沿剪切面裂纹部位截取试样, 垂直裂纹方向对 温点状氧化产物( 见图3 )。将试样用硝酸乙醇溶液
试样进行研磨抛光, 采用扫描电镜观察, 裂纹呈锯齿 腐蚀后, 置于光学显微镜下观察, 靠近剪切面部位裂
状, 靠近剪切面裂纹边缘可见氧化铁, 内部裂纹边缘 纹边缘可见轻微脱碳现象, 裂纹边缘白亮部分为铁

图3 试样缺陷的SEM 形貌
3 8
