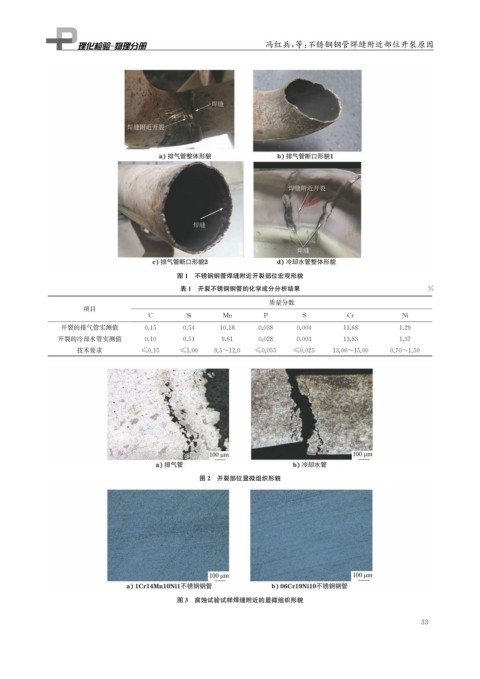

Page 49 - 理化检验-物理分册2023年第八期
P. 49
冯红兵, 等: 不锈钢钢管焊缝附近部位开裂原因
图1 不锈钢钢管焊缝附近开裂部位宏观形貌
表1 开裂不锈钢钢管的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Ni
开裂的排气管实测值 0.15 0.54 10.18 0.038 0.004 13.68 1.29
开裂的冷却水管实测值 0.10 0.51 9.61 0.028 0.003 13.83 1.37
技术要求 ≤0.15 ≤1.00 9.5~12.0 ≤0.055 ≤0.025 13.00~15.00 0.70~1.50
图2 开裂部位显微组织形貌
图3 腐蚀试验试样焊缝附近的显微组织形貌
3 3
