Page 46 - 理化检验-物理分册2023年第八期
P. 46
尉成栋, 等: Monel400合金阀体裂纹产生原因

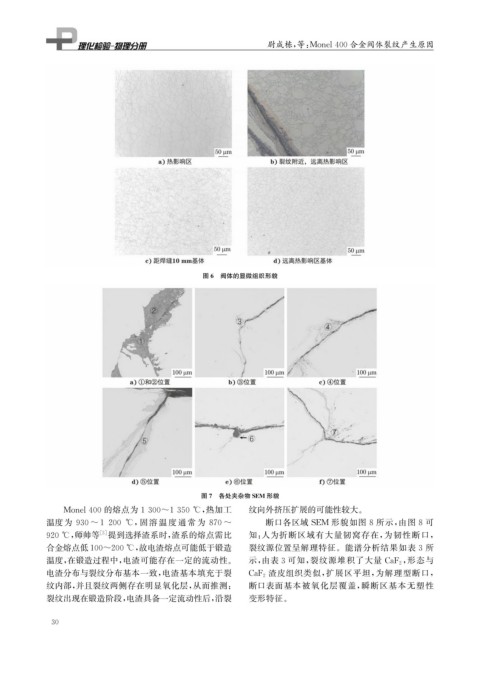

图6 阀体的显微组织形貌
图7 各处夹杂物SEM 形貌
Monel400的熔点为1300~1350℃ , 热加工 纹向外挤压扩展的可能性较大。
温度为 930~1200 ℃ , 固 溶 温 度 通 常 为 870~ 断口各区域 SEM 形貌如图 8 所示, 由图 8 可
920℃ , 师帅等 [ 5 ] 提到选择渣系时, 渣系的熔点需比 知: 人为折断区域有大量韧窝存在, 为韧性断口,
合金熔点低100~200℃ , 故电渣熔点可能低于锻造 裂纹源位置呈解理特征。能谱分析结果如表 3 所
温度, 在锻造过程中, 电渣可能存在一定的流动性。 示, 由表3可知, 裂纹源堆积了大量 CaF 2 , 形态与
电渣分布与裂纹分布基本一致, 电渣基本填充于裂 渣皮组织类似, 扩展区平坦, 为解理型断口,
CaF 2
纹内部, 并且裂纹两侧存在明显氧化层, 从而推测: 断口表面基本被氧化层覆盖, 瞬断区基本无塑性
裂纹出现在锻造阶段, 电渣具备一定流动性后, 沿裂 变形特征。
3 0
