陶 勇, 等: DL05电缆钢盘条的晶粒度表征及评价方法

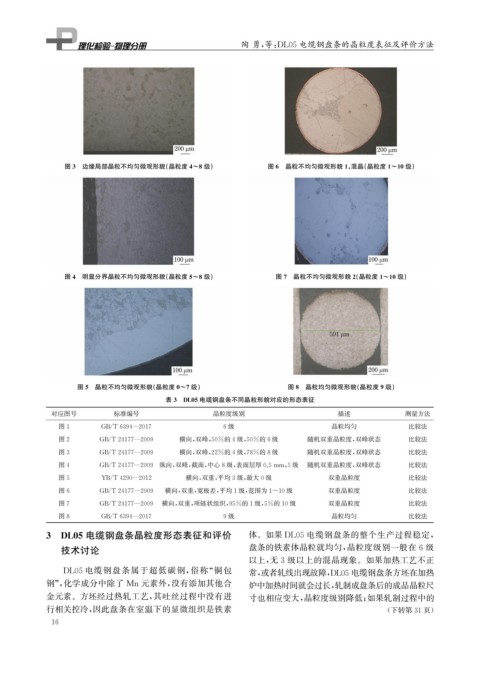

图3 边缘局部晶粒不均匀微观形貌( 晶粒度4~8级) 图6 晶粒不均匀微观形貌1 , 混晶( 晶粒度1~10级)

图4 明显分界晶粒不均匀微观形貌( 晶粒度5~8级) 图7 晶粒不均匀微观形貌2 ( 晶粒度1~10级)

图5 晶粒不均匀微观形貌( 晶粒度0~7级) 图8 晶粒均匀微观形貌( 晶粒度9级)

表3 DL05电缆钢盘条不同晶粒形貌对应的形态表征
对应图号 标准编号 晶粒度级别 描述 测量方法

图1 GB / T6394 — 2017 6级 晶粒均匀 比较法

图2 GB / T24177 — 2009 横向, 双峰, 50%的4级, 50%的6级 随机双重晶粒度, 双峰状态 比较法

图3 GB / T24177 — 2009 横向, 双峰, 22%的4级, 78%的8级 随机双重晶粒度, 双峰状态 比较法

GB / T24177 — 2009 纵向, 双峰, 截面, 中心8级, 表面层厚0.5mm , 5级 随机双重晶粒度, 双峰状态 比较法

图4

图5 YB / T4290 — 2012 横向, 双重, 平均3级, 最大0级 双重晶粒度 比较法

图6 GB / T24177 — 2009 横向, 双重, 宽极差, 平均1级, 范围为1~10级 双重晶粒度 比较法

图7 GB / T24177 — 2009 横向, 双重, 项链状组织, 95%的1级, 5%的10级 双重晶粒度 比较法

图8 GB / T6394 — 2017 9级 晶粒均匀 比较法
3 DL05电缆钢盘条晶粒度形态表征和评价 体。如果 DL05电缆钢盘条的整个生产过程稳定,
技术讨论 盘条的铁素体晶粒就均匀, 晶粒度级别一般在6级
以上, 无3级以上的混晶现象。如果加热工艺不正
DL05电缆钢盘条属于超低碳钢, 俗称“ 铜包 常, 或者轧线出现故障, DL05电缆钢盘条方坯在加热
钢”, 化学成分中除了 Mn元素外, 没有添加其他合 炉中加热时间就会过长, 轧制成盘条后的成品晶粒尺
金元素。方坯经过热轧工艺, 其吐丝过程中没有进 寸也相应变大, 晶粒度级别降低; 如果轧制过程中的
行相关控冷, 因此盘条在室温下的显微组织是铁素 ( 下转第31页)
