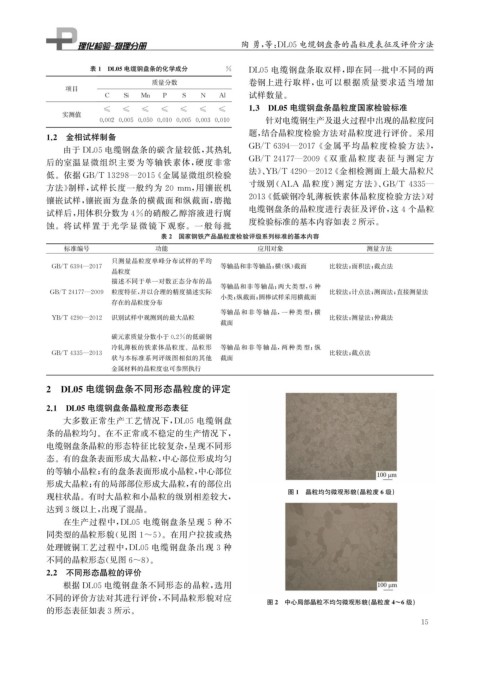

陶 勇, 等: DL05电缆钢盘条的晶粒度表征及评价方法

表1 DL05电缆钢盘条的化学成分 % DL05电缆钢盘条取双样, 即在同一批中不同的两
质量分数 卷钢上进行取样, 也可以根据质量要求适当增加
项目
C Si Mn P S N Al 试样数量。
1.3 DL05电缆钢盘条晶粒度国家检验标准
≤ ≤ ≤ ≤ ≤ ≤ ≤
实测值
0.002 0.005 0.050 0.010 0.005 0.003 0.010 针对电缆钢生产及退火过程中出现的晶粒度问
题, 结合晶粒度检验方法对晶粒度进行评价。采用
1.2 金相试样制备

由于 DL05电缆钢盘条的碳含量较低, 其热轧 GB / T6394 — 2017 《 金属平均晶粒度检验方法》,

后的室温显微组织主要为等轴铁素体, 硬度非常 GB / T24177 — 2009 《 双 重 晶 粒 度 表 征 与 测 定 方

法》、 YB / T4290 — 2012 《 金相检测面上最大晶粒尺
低。依据 GB / T13298 — 2015 《 金属显微组织检验

方法》 制样, 试样长度一般约为 20mm , 用镶嵌机 寸级别 ( ALA 晶粒度) 测定方法》、 GB / T4335 —

镶嵌试样, 镶嵌面为盘条的横截面和纵截面, 磨抛 2013 《 低碳钢冷轧薄板铁素体晶粒度检验方法》 对
电缆钢盘条的晶粒度进行表征及评价, 这4个晶粒
试样后, 用体积分数为4%的硝酸乙醇溶液进行腐
蚀。将试样置于光学显微镜下观察。一般 每 批 度检验标准的基本内容如表2所示。
表2 国家钢铁产品晶粒度检验评级系列标准的基本内容
标准编号 功能 应用对象 测量方法
只测量晶粒度单峰分布试样的平均

GB / T6394 — 2017 等轴晶和非等轴晶; 横( 纵) 截面 比较法; 面积法; 截点法
晶粒度
描述不同于单一对数正态分布的晶
等轴晶和非等轴晶; 两大类型, 6 种

GB / T24177 — 2009 粒度特征, 并以合理的精度描述实际 比较法; 计点法; 测面法; 直接测量法
小类; 纵截面; 圆棒试样采用横截面
存在的晶粒度分布
等轴晶 和 非 等 轴 晶, 一 种 类 型; 横

YB / T4290 — 2012 识别试样中观测到的最大晶粒 比较法; 测量法; 仲裁法
截面
碳元素质量分数小于0.2%的低碳钢
冷轧薄板的铁素体晶粒度。晶粒形 等轴晶 和 非 等 轴 晶, 两 种 类 型; 纵

GB / T4335 — 2013 比较法; 截点法
状与本标准系列评级图相似的其他 截面
金属材料的晶粒度也可参照执行
2 DL05电缆钢盘条不同形态晶粒度的评定
2.1 DL05电缆钢盘条晶粒度形态表征
大多数正常生产工艺情况下, DL05 电缆钢盘

条的晶粒均匀。在不正常或不稳定的生产情况下,
电缆钢盘条晶粒的形态特征比较复杂, 呈现不同形
态。有的盘条表面形成大晶粒, 中心部位形成均匀
的等轴小晶粒; 有的盘条表面形成小晶粒, 中心部位
形成大晶粒; 有的局部部位形成大晶粒, 有的部位出
图1 晶粒均匀微观形貌( 晶粒度6级)
现柱状晶。有时大晶粒和小晶粒的级别相差较大,
达到3级以上, 出现了混晶。
在生产过程中, DL05 电缆钢盘条呈现 5 种不
同类型的晶粒形貌( 见图 1~5 )。在用户拉拔或热
处理镀铜工艺过程中, DL05 电缆钢盘条出现 3 种
不同的晶粒形态( 见图6~8 )。
2.2 不同形态晶粒的评价
根据 DL05电缆钢盘条不同形态的晶粒, 选用
不同的评价方法对其进行评价, 不同晶粒形貌对应
图2 中心局部晶粒不均匀微观形貌( 晶粒度4~6级)
的形态表征如表3所示。
