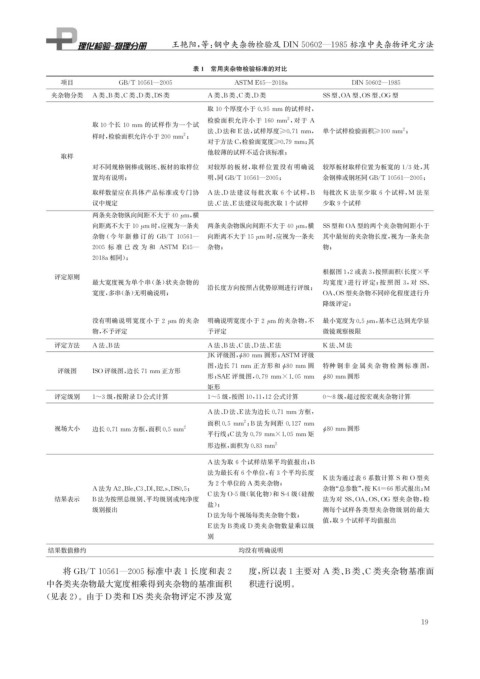

Page 35 - 理化检验-物理分册2023年第八期

王艳阳, 等: 钢中夹杂物检验及 DIN50602 — 1985标准中夹杂物评定方法

表1 常用夹杂物检验标准的对比
项目 GB / T10561 — 2005 ASTME45 — 2018a DIN50602 — 1985

夹杂物分类 A 类、 B类、 C类、 D类、 DS类 A 类、 B类、 C类、 D类 SS型、 OA 型、 OS型、 OG 型

取10个厚度小于 0.95mm 的试样时,

2
检验面积允许小于 160mm , 对于 A
取10个长 10mm 的试样作为一个试

2
法、 D法和 E 法, 试样厚度≥0.71mm , 单个试样检验面积≥100mm ;

2
样时, 检验面积允许小于200mm ;
对于方法 C , 检验面宽度≥0.79mm ; 其
他较薄的试样不适合该标准;
取样
对不同规格钢棒或钢坯、 板材的取样位 对较厚的板材, 取样位置没有明确说 较厚板材取样位置为板宽的1 / 3处, 其

置均有说明; 明, 同 GB / T10561 — 2005 ; 余钢棒或钢坯同 GB / T10561 — 2005 ;
取样数量应在具体产品标准或专门协 A 法、 D 法建议每批次取 6 个试样, B 每批次 K 法至少取 6 个试样, M 法至
议中规定 法、 C法、 E法建议每批次取1个试样 少取9个试样

两条夹杂物纵向间距不大于40 μ m , 横

向距离不大于10 μ m 时, 应视为一条夹 两条夹杂物纵向间距不大于40 μ m , 横 SS型和 OA 型的两个夹杂物间距小于

杂物 ( 今 年 新 修 订 的 GB / T10561 — 向距离不大于15 μ m 时, 应视为一条夹 其中最短的夹杂物长度, 视为一条夹杂

2005 标 准 已 改 为 和 ASTM E45 — 杂物; 物;
2018a相同);
根据图1 , 2或表3 , 按照面积( 长度×平
评定原则
最大宽度视为单个串( 条) 状夹杂物的 均宽度) 进 行评定; 按照图 3 , 对 SS 、
沿长度方向按照占优势原则进行评级;
宽度, 多串( 条) 无明确说明; OA 、 OS型夹杂物不同碎化程度进行升
降级评定;

没有明确说明宽度小于 2 μ m 的夹杂 明确说明宽度小于 2 μ m 的夹杂物, 不 最小宽度为0.5 μ m , 基本已达到光学显

物, 不予评定 予评定 微镜观察极限
评定方法 A 法、 B法 A 法、 B法、 C法、 D法、 E法 K 法、 M 法
JK 评级图, 80mm 圆形; ASTM 评级

ϕ

图, 边长71mm 正方形和 80mm 圆 特种 钢 非 金 属 夹 杂 物 检 测 标 准 图,
ϕ

评级图 ISO 评级图, 边长71mm 正方形
形; SAE 评级图, 0.79mm×1.05 mm ϕ 80mm 圆形
矩形
评定级别 1~3级, 按附录 D公式计算 1~5级, 按图10 , 11 , 12公式计算 0~8级, 超过按宏观夹杂物计算

A 法、 D法、 E法为边长0.71mm 方框,

2
面积0.5mm ; B 法为间距 0.127mm

视场大小 边长0.71mm 方框, 面积0.5mm 2 ϕ 80mm 圆形
平行线; C法为0.79mm×1.05mm 矩

2
形边框, 面积为0.83mm
A 法为取6个试样结果平均值报出; B
法为最长有6个单位, 有3个平均长度
K 法为通过表6系数计算 S和 O 型夹
为2个单位的 A 类夹杂物;
A 法为 A2 、 Ble 、 C3 、 Dl 、 B2.s 、 DS0.5 ; 杂物“ 总参数”, 按 K4=66形式报出; M
C法为 O-5级( 氧化物) 和 S-4级( 硅酸
结果表示 B法为按照总级别、 平均级别或纯净度 法为对 SS 、 OA 、 OS 、 OG 型夹杂物, 检
盐);
级别报出 测每个试样各类型夹杂物级别的最大
D法为每个视场每类夹杂物个数;
值, 取9个试样平均值报出
E法为 B类或 D 类夹杂物数量乘以级
别
结果数值修约 均没有明确说明

将 GB / T10561 — 2005标准中表1长度和表2 度, 所以表1主要对 A 类、 B 类、 C 类夹杂物基准面
中各类夹杂物最大宽度相乘得到夹杂物的基准面积 积进行说明。
( 见表2 )。由于 D 类和 DS类夹杂物评定不涉及宽
1 9
