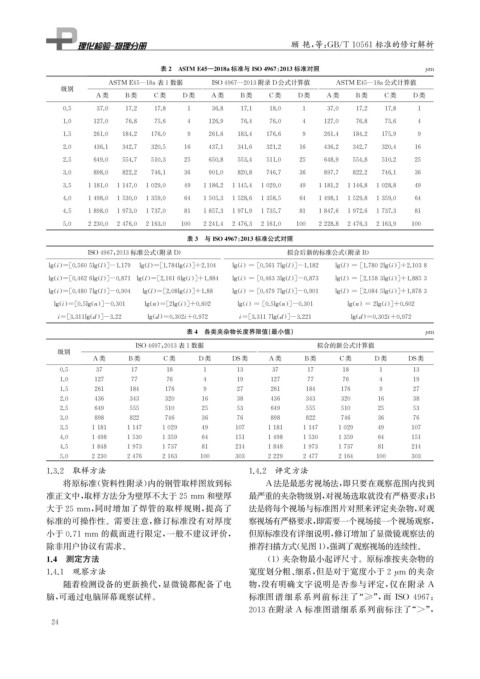

顾 艳, 等: GB / T10561标准的修订解析

表2 ASTME45 — 2018a标准与ISO4967 : 2013标准对照 μ m

ASTME45 — 18a表1数据 ISO4967 — 2013附录 D公式计算值 ASTME45 — 18a公式计算值
级别
A 类 B类 C类 D类 A 类 B类 C类 D类 A 类 B类 C类 D类
0.5 37.0 17.2 17.8 1 36.8 17.1 18.0 1 37.0 17.2 17.8 1
1.0 127.0 76.8 75.6 4 126.9 76.4 76.0 4 127.0 76.8 75.6 4
1.5 261.0 184.2 176.0 9 261.6 183.4 176.6 9 261.4 184.2 175.9 9
2.0 436.1 342.7 320.5 16 437.1 341.6 321.2 16 436.2 342.7 320.4 16
2.5 649.0 554.7 510.3 25 650.8 553.4 511.0 25 648.9 554.8 510.2 25
3.0 898.0 822.2 746.1 36 901.0 820.8 746.7 36 897.7 822.2 746.1 36

3.5 1181.0 1147.0 1029.0 49 1186.2 1145.4 1029.0 49 1181.2 1146.8 1028.8 49

4.0 1498.0 1530.0 1359.0 64 1505.3 1528.6 1358.5 64 1498.1 1529.8 1359.0 64

4.5 1898.0 1973.0 1737.0 81 1857.3 1971.9 1735.7 81 1847.6 1972.6 1737.3 81

5.0 2230.0 2476.0 2163.0 100 2241.4 2476.3 2161.0 100 2228.8 2476.3 2163.9 100

表3 与ISO4967 : 2013标准公式对照

ISO4967 : 2013标准公式( 附录 D ) 拟合后新的标准公式( 附录 B )

l g ( i ) = [ 0.5605l g ( l )] -1.179 l g ( l ) = [ 1.784l g ( i )] +2.104 l g ( i ) = [ 0.5617l g ( l )] -1.182 l g ( l ) = [ 1.780 2l g ( i )] +2.1038

l g ( i ) = [ 0.4626l g ( l )] -0.871 l g ( l ) = [ 2.1616l g ( i )] +1.884 l g ( i ) = [ 0.4633l g ( l )] -0.873 l g ( l ) = [ 2.1583l g ( i )] +1.8853

l g ( i ) = [ 0.4807l g ( l )] -0.904 l g ( l ) = [ 2.08l g ( i )] +1.88 l g ( i ) = [ 0.4797l g ( l )] -0.901 l g ( l ) = [ 2.0845l g ( i )] +1.8783

l g ( i ) = [ 0.5l g ( n )] -0.301 l g ( n ) = [ 2l g ( i )] +0.602 l g ( i ) = [ 0.5l g ( n )] -0.301 l g ( n ) =2l g ( i )] +0.602

i= [ 3.311l g ( d )] -3.22 l g ( d ) =0.302 i+0.972 i= [ 3.3117l g ( d )] -3.221 l g ( d ) =0.302 i+0.972
表4 各类夹杂物长度界限值( 最小值) μ m
ISO4697 : 2013表1数据 拟合的新公式计算值

级别
A 类 B类 C类 D类 DS类 A 类 B类 C类 D类 DS类
0.5 37 17 18 1 13 37 17 18 1 13
1.0 127 77 76 4 19 127 77 76 4 19
1.5 261 184 176 9 27 261 184 176 9 27
2.0 436 343 320 16 38 436 343 320 16 38
2.5 649 555 510 25 53 649 555 510 25 53
3.0 898 822 746 36 76 898 822 746 36 76

3.5 1181 1147 1029 49 107 1181 1147 1029 49 107

4.0 1498 1530 1359 64 151 1498 1530 1359 64 151

4.5 1848 1973 1737 81 214 1848 1973 1737 81 214

5.0 2230 2476 2163 100 303 2229 2477 2164 100 303
1.3.2 取样方法 1.4.2 评定方法
将原标准( 资料性附录) 内的钢管取样图放到标 A法是最恶劣视场法, 即只要在观察范围内找到

准正文中, 取样方法分为壁厚不大于25mm 和壁厚 最严重的夹杂物级别, 对视场选取就没有严格要求; B

大于25mm , 同时增加了焊管的取样规则, 提高了 法是将每个视场与标准图片对照来评定夹杂物, 对观
标准的可操作性。需要注意, 修订标准没有对厚度 察视场有严格要求, 即需要一个视场接一个视场观察,

小于0.71mm 的截面进行限定, 一般不建议评价, 但原标准没有详细说明, 修订增加了显微镜观察法的

除非用户协议有需求。 推荐扫描方式( 见图1 ), 强调了观察视场的连续性。

1.4 测定方法 ( 1 ) 夹杂物最小起评尺寸。原标准按夹杂物的
1.4.1 观察方法 宽度划分粗、 细系, 但是对于宽度小于2 μ m 的夹杂

随着检测设备的更新换代, 显微镜都配备了电 物, 没有明确文字说明是否参与评定, 仅在附录 A

脑, 可通过电脑屏幕观察试样。 标准图谱细系系列前标注了 “ ≥ ”, 而 ISO4967 :
2013在附录 A 标准图谱细系系列前标注了“ > ”,
