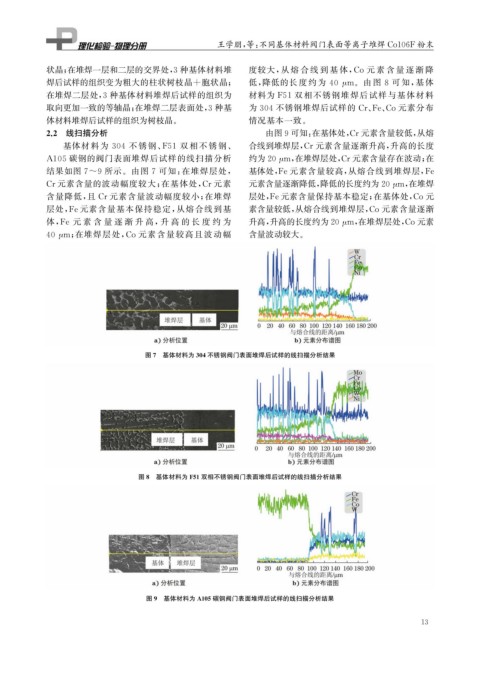

Page 29 - 理化检验-物理分册2023年第七期

王学朋, 等: 不同基体材料阀门表面等离子堆焊 Co106F粉末

状晶; 在堆焊一层和二层的交界处, 3种基体材料堆 度较大, 从 熔 合 线 到 基 体, Co 元 素 含 量 逐 渐 降

焊后试样的组织变为粗大的柱状树枝晶+胞状晶; 低, 降低的长 度 约 为 40 μ m 。由 图 8 可 知, 基 体
在堆焊二层处, 3 种基体材料堆焊后试样的组织为 材料为 F51 双相不锈钢堆焊后试样与基体材料
取向更加一致的等轴晶; 在堆焊二层表面处, 3种基 为 304 不锈钢堆焊后试样的 Cr 、 Fe 、 Co元素分布
体材料堆焊后试样的组织为树枝晶。 情况基本一致。
2.2 线扫描分析 由图9可知: 在基体处, Cr元素含量较低, 从熔
基体材 料 为 304 不 锈 钢、 F51 双 相 不 锈 钢、 合线到堆焊层, Cr元素含量逐渐升高, 升高的长度

A105 碳钢的阀门表面堆焊后试样的线扫描分析 约为20 μ m , 在堆焊层处, Cr元素含量存在波动; 在
结果如图 7~9 所示。由图 7 可知: 在堆焊层处, 基体处, Fe元素含量较高, 从熔合线到堆焊层, Fe
Cr元素含量的波动幅度较大; 在基体处, Cr元素 元素含量逐渐降低, 降低的长度约为20 μ m , 在堆焊

含量降低, 且 Cr元素含量波动幅度较小; 在堆焊 层处, Fe元素含量保持基本稳定; 在基体处, Co元
层处, Fe元素含量基本保持稳定, 从熔合线到基 素含量较低, 从熔合线到堆焊层, Co元素含量逐渐

体, Fe 元 素 含 量 逐 渐 升 高, 升 高 的 长 度 约 为 升高, 升高的长度约为20 μ m , 在堆焊层处, Co元素
40 μ m ; 在堆焊层处, Co元素含量较高且波动幅 含量波动较大。

图7 基体材料为304不锈钢阀门表面堆焊后试样的线扫描分析结果

图8 基体材料为 F51双相不锈钢阀门表面堆焊后试样的线扫描分析结果

图9 基体材料为 A105碳钢阀门表面堆焊后试样的线扫描分析结果

1 3
