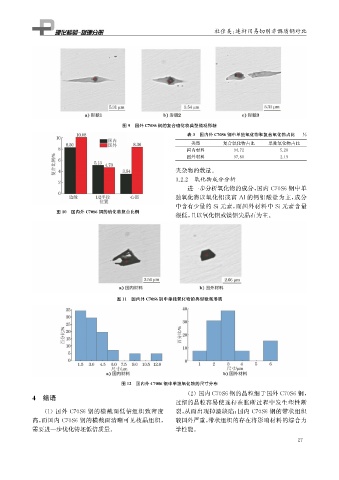

Page 43 - 理化检验-物理分册2023年第四期
P. 43
杜佳美: 连杆用易切削非调质钢对比
图9 国外 C70S6钢的复合硫化物典型微观形貌
表3 国内外 C70S6钢中单独氧化物和复合氧化物占比 %
类型 复合氧化物占比 单独氧化物占比
国内材料 94.72 5.28
国外材料 97.81 2.19
夹杂物的数量。
3.2.2 氧化物成分分析
进一步分析氧化物的成分, 国内 C70S6钢中单
独氧化物以氧化铝或富 Al的钙铝酸盐为主, 成分
中含有少量的 Si元素, 而国外材料中 Si元素含量
图10 国内外 C70S6钢的硫化物复合比例
很低, 且以氧化铝或镁铝尖晶石为主。
图11 国内外 C70S6钢中单独氧化物的典型微观形貌
图12 国内外 C70S6钢中单独氧化物的尺寸分布
( 2 )国内 C70S6钢的晶粒细于国外 C70S6钢,
4 结语
过细的晶粒容易使连杆在胀断过程中发生塑性断
( 1 )国外 C70S6 钢的横截面低倍组织致密度 裂, 从而出现掉渣缺陷; 国内 C70S6 钢的带状组织
高, 而国内 C70S6 钢的横截面清晰可见枝晶组织, 较国外严重, 带状组织的存在将影响材料的综合力
需要进一步优化铸坯低倍质量。 学性能。
2 7
