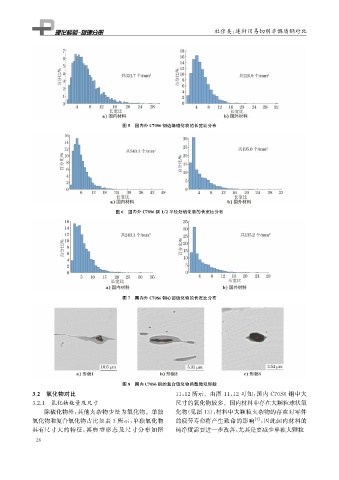

Page 42 - 理化检验-物理分册2023年第四期

杜佳美: 连杆用易切削非调质钢对比

图5 国内外 C70S6钢边缘硫化物的长宽比分布

图6 国内外 C70S6钢1 / 2半径处硫化物的长宽比分布

图7 国内外 C70S6钢心部硫化物的长宽比分布

图8 国内 C70S6钢的复合硫化物典型微观形貌
3.2 氧化物对比 11 , 12所示。由图 11 , 12 可知: 国内 C70S6 钢中大
3.2.1 氧化物数量及尺寸 尺寸的氧化物较多。国内材料中存在大颗粒球状氧
除硫化物外, 其他夹杂物少量为氧化物。单独 化物( 见图13 ), 材料中大颗粒夹杂物的存在对零件
氧化物和复合氧化物占比如表3所示, 单独氧化物 的疲劳寿命将产生致命的影响 [ 7 ] , 因此国内材料的
具有尺寸大的特征, 其典型形态及尺寸分布如图 纯净度需要进一步改善, 尤其是要减少单独大颗粒
2 6
