Page 41 - 理化检验-物理分册2023年第四期

杜佳美: 连杆用易切削非调质钢对比

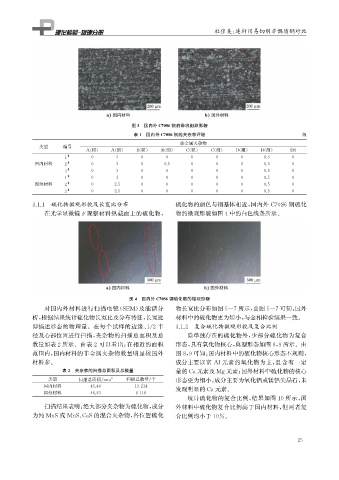

图3 国内外 C70S6钢的带状组织形貌
表1 国内外 C70S6钢的夹杂物评级 级
非金属夹杂物
类型 编号
A ( 粗) A ( 细) B ( 粗) B ( 细) C ( 粗) C ( 细) D ( 粗) D ( 细) DS
#
1 0 3 0 0 0 0 0 0.5 0
国内材料 2 # 0 3 0 0.5 0 0 0 0.5 0
#
3 0 3 0 0 0 0 0 0.5 0
#
1 0 3 0 0 0 0 0 0.5 0
国外材料 2 # 0 2.5 0 0 0 0 0 0.5 0
#
3 0 2.5 0 0 0 0 0 0.5 0
3.1.1 硫化物微观形貌及长宽比分布 硫化物的颜色与钢基体相近, 国内外 C70S6钢硫化
在光学显微镜下观察材料纵截面上的硫化物, 物的微观形貌如图4中的白色线条所示。

图4 国内外 C70S6钢硫化物的微观形貌
对国内外材料进行扫描电镜( SEM ) 及能谱分 物长宽比分布如图5~7所示, 由图5~7可知: 国外
析, 根据结果统计硫化物长宽比及分布特征, 长宽比 材料中的硫化物更为短小, 与金相检验结果一致。
即描述形态的物理量。在每个试样的边缘、 1 / 2 半 3.1.2 复合硫化物微观形貌及复合比例
径及心部位置进行扫描, 夹杂物的扫描总面积及总 除单独存在的硫化物外, 少部分硫化物为复合
数量如表2所示。由表2可以看出: 在相近的面积 形态, 具有氧化物核心, 典型形态如图8 , 9所示。由
范围内, 国内材料的非金属夹杂物数量明显较国外 图8 , 9可知: 国内材料中的硫化物核心形态不规则,
材料多。 成分主要以富 Al元素的氧化物为主, 且含有一定
表2 夹杂物的扫描总面积及总数量 量的 Ca元素及 M g 元素; 国外材料中硫化物的核心
类型 扫描总面积 / mm 2 扫描总数量 / 个 形态更为细小, 成分主要为氧化铝或镁铝尖晶石, 未
国内材料 45.40 13214 发现明显的 Ca元素。

国外材料 46.83 8118
统计硫化物的复合比例, 结果如图10所示, 国
扫描结果表明: 绝大部分夹杂物为硫化物, 成分 外材料中硫化物复合比例高于国内材料, 但两者复
为纯 MnS或 MnS 、 CaS的混合夹杂物, 各位置硫化 合比例均小于10% 。

2 5
