Page 36 - 理化检验-物理分册2023年第四期
P. 36
张志达, 等: 锅炉水冷壁腐蚀爆管原因

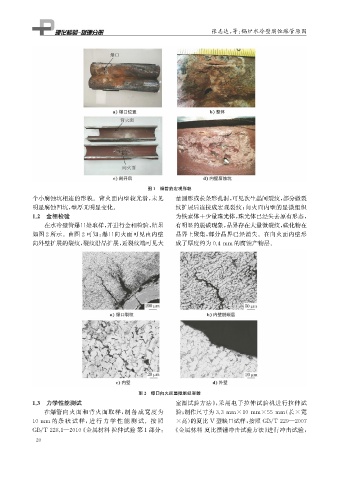

图1 爆管的宏观形貌
个小腐蚀坑相连的形貌。背火面内壁较光滑, 未见 量圆形或长条形孔洞, 可见次生晶间裂纹, 部分微裂
明显腐蚀凹坑, 壁厚无明显变化。 纹扩展后连接成宏观裂纹; 向火面内壁的显微组织
1.2 金相检验 为铁素体+少量珠光体, 珠光体已经失去原有形态,
在水冷壁管爆口处取样, 并进行金相检验, 结果 有明显的脱碳现象, 晶界存在大量微裂纹, 碳化物在
如图2所示。由图2可知: 爆口向火面可见由内壁 晶界上聚集, 部分晶界已经消失。在向火面内壁形
向外壁扩展的裂纹, 裂纹沿晶扩展, 近裂纹端可见大 成了厚度约为0.4mm 的腐蚀产物层。
图2 爆口向火面显微组织形貌
1.3 力学性能测试 室温试验方法》, 采用电子拉伸试验机进行拉伸试
在爆管向火面和背火面取样, 制备成宽度为 验; 制作尺寸为3.3mm×10mm×55mm ( 长×宽
10mm 的条 状 试 样, 进 行 力 学 性 能 测 试。按 照 ×高) 的夏比 V 型缺口试样, 按照 GB / T229 — 2007
GB / T228.1 — 2010 《 金属材料 拉伸试验 第1部分: 《 金属材料 夏比摆锤冲击试验方法》 进行冲击试验,
2 0
