Page 32 - 理化检验-物理分册2023年第四期

侯兴辉, 等: 55SiCrA 钢弹簧断裂原因

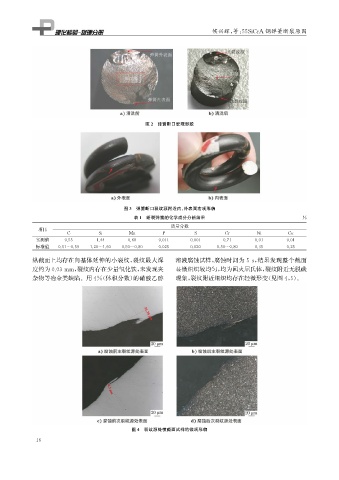

图2 弹簧断口宏观形貌

图3 弹簧断口裂纹源附近内、 外表面宏观形貌
表1 断裂弹簧的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Ni Cu
实测值 0.55 1.44 0.68 0.011 0.001 0.71 0.01 0.01
标准值 0.51~0.59 1.20~1.60 0.50~0.80 0.025 0.020 0.50~0.80 0.35 0.25
纵截面上均存在向基体延伸的小裂纹, 裂纹最大深 溶液腐蚀试样, 腐蚀时间为5s , 结果发现整个截面

度约为0.03mm , 裂纹内存在少量氧化铁, 未发现夹 显微组织较均匀, 均为回火屈氏体, 裂纹附近无脱碳

杂物等冶金类缺陷。用4% ( 体积分数) 的硝酸乙醇 现象, 裂纹附近组织均存在轻微形变( 见图4 , 5 )。

图4 裂纹源处横截面试样的微观形貌
1 6
