Page 33 - 理化检验-物理分册2023年第四期
P. 33
侯兴辉, 等: 55SiCrA 钢弹簧断裂原因

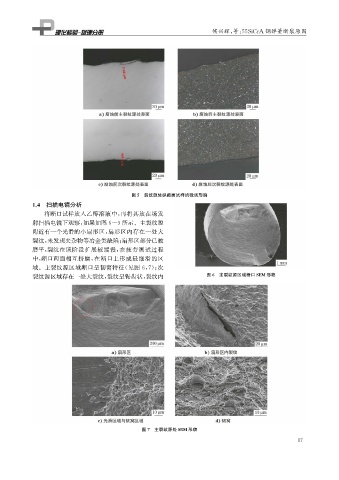

图5 裂纹源处纵截面试样的微观形貌
1.4 扫描电镜分析
将断口试样放入乙醇溶液中, 再将其放在场发
射扫描电镜下观察, 如果如图6~9所示。主裂纹源
附近有一个光滑的小扇形区, 扇形区内存在一处大
裂纹, 未发现夹杂物等冶金类缺陷; 扇形区部分已被
磨平, 裂纹在该阶段扩展较缓慢, 在疲劳测试过程
中, 断口两面相互挤磨, 在断口上形成最细滑的区
域。主裂纹源区域断口呈韧窝特征( 见图 6 , 7 ); 次
裂纹源区域存在一处大裂纹, 裂纹呈锯齿状, 裂纹内 图6 主裂纹源区域断口SEM 形貌
图7 主裂纹源处SEM 形貌
1 7
