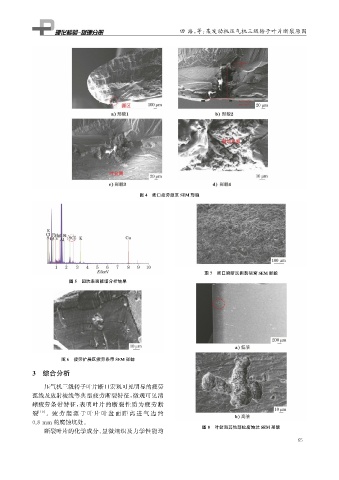

Page 81 - 理化检验-物理分册2023年第二期

田 浩, 等: 某发动机压气机三级转子叶片断裂原因

图4 断口疲劳源区SEM 形貌

图7 断口瞬断区撕裂韧窝SEM 形貌
图5 凹坑表面能谱分析结果

图6 疲劳扩展区疲劳条带SEM 形貌

3 综合分析

压气机三级转子叶片断口宏观可见明显的疲劳
弧线及放射棱线等典型疲劳断裂特征, 微观可见清
晰疲劳条带特征, 表明叶片的断裂性质为疲劳断
裂 [ 10 ] 。疲 劳 起 源 于 叶 片 叶 盆 面 距 离 进 气 边 约

0.8mm 的腐蚀坑处。
图8 叶盆面其他部位腐蚀坑SEM 形貌
断裂叶片的化学成分、 显微组织及力学性能均
6 5
