许永春, 等: 05Cr17Ni4Cu4Nb不锈钢轴和轴套黏连原因

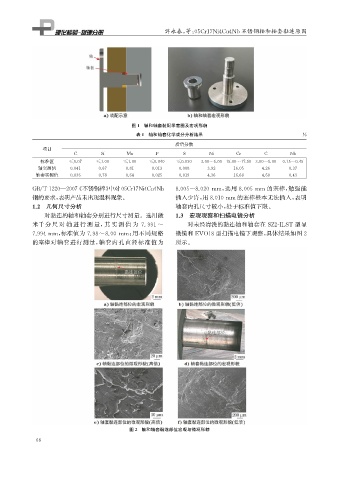

图1 轴和轴套装配示意图及宏观形貌
表1 轴和轴套化学成分分析结果 %
质量分数
项目
C Si Mn P S Ni Cr C Nb
标准值 ≤0.07 ≤1.00 ≤1.00 ≤0.040 ≤0.030 3.00~5.00 15.00~17.50 3.00~5.00 0.15~0.45
轴实测值 0.041 0.67 0.81 0.013 0.008 3.92 16.05 4.26 0.37
轴套实测值 0.036 0.78 0.64 0.025 0.019 4.36 16.68 4.60 0.43

GB / T1220 — 2007 《 不锈钢棒》 中对05Cr17Ni4Cu4Nb 8.005~8.020mm , 选用8.005mm 的塞棒, 勉强能

钢的要求, 表明产品未出现混料现象。 插入少许, 用8.010mm 的塞棒根本无法插入, 表明
1.2 几何尺寸分析 轴套内孔尺寸较小, 处于标准值下限。
对黏连的轴和轴套分别进行尺寸测量。选用微 1.3 宏观观察和扫描电镜分析
对未经清洗的黏连轴和轴套在 SZ2-ILST 型显
米千 分 尺 对 轴 进 行 测 量, 其 实 测 值 为 7.991~
7.994mm , 标准值为 7.98~8.00mm ; 用不同规格 微镜和 EVO18型扫描电镜下观察, 具体结果如图2

的塞棒对轴套进行测量, 轴套内孔直径标准值为 所示。

图2 轴和轴套黏连部位宏观与微观形貌
