Page 76 - 理化检验-物理分册2023年第二期

王晓兰, 等: 40Cr钢油缸断裂原因

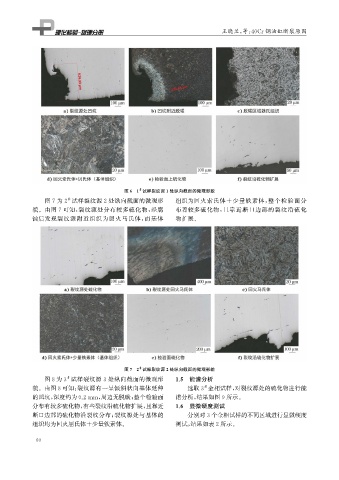

图6 1 试样裂纹源1处纵向截面的微观形貌
#
图7为2 试样裂纹源2处纵向截面的微观形 组织为回火索氏体 + 少量铁素体, 整个检验面分
#
貌。由图7可知: 裂纹源处分布较多硫化物, 经腐 布着较多硫化物, 且靠近断口边部的裂纹沿硫化
蚀后发现裂纹源附近组织为回火马氏体, 而基体 物扩展。

图7 2 试样裂纹源2处纵向截面的微观形貌
#
图8为3 试样裂纹源3处纵向截面的微观形 1.5 能谱分析
#
貌。由图8可知: 裂纹源有一呈倾斜状向基体延伸 选取3 金相试样, 对裂纹源处的硫化物进行能
#
的凹坑, 深度约为0.2mm , 周边无脱碳; 整个检验面 谱分析, 结果如图9所示。

分布有较多硫化物, 有些裂纹沿硫化物扩展, 且靠近 1.6 显微硬度测试
断口边部的硫化物沿裂纹分布; 裂纹源处与基体的 分别对3个金相试样的不同区域进行显微硬度

组织均为回火屈氏体+少量铁素体。 测试, 结果如表2所示。

6 0
