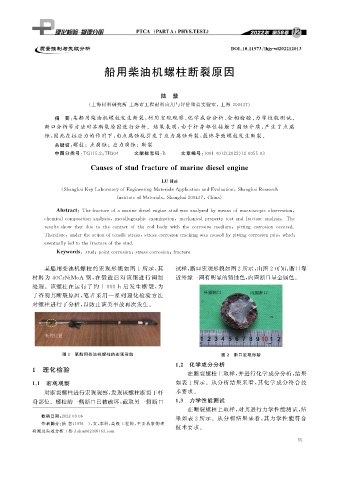

Page 71 - 理化检验-物理分册2022年第十二期

DOI : 10.11973 / lh jy -wl202212013

船用柴油机螺柱断裂原因

陆 慧

( 上海材料研究所 上海市工程材料应用与评价重点实验室,上海 200437 )
摘 要: 某船用柴油机螺柱发生断裂, 利用宏观观察、 化学成分分析、 金相检验、 力学性能测试、
断口分析等方法对其断裂原因进行分析。结果表明: 由于杆身部位接触了腐蚀介质, 产生了点腐
蚀, 因此在拉应力的作用下, 由点腐蚀坑引发了应力腐蚀开裂, 最终导致螺柱发生断裂。

关键词: 螺柱;点腐蚀;应力腐蚀;断裂

中图分类号: TG115.2 ; TB304 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 12-0055-03

Causesofstudfractureofmarinedieselen g ine

LUHui

( Shan g haiKe yLaborator yofEn g ineerin g MaterialsA pp licationandEvaluation , Shan g haiResearch

InstituteofMaterials , Shan g hai200437 , China )

Abstract : Thefractureofamarinedieselen g inestudwasanal y zedb y meansofmacrosco p icobservation ,

chemicalcom p ositionanal y sis , metallo g ra p hicexamination , mechanicalp ro p ert ytestandfractureanal y sis.The

resultsshow thatduetothecontactoftherod bod y withthecorrosive medium , p ittin gcorrosionoccured.

Therefore , undertheactionoftensilestress , stresscorrosioncrackin gwascausedb yp ittin gcorrosionp its , which

eventuall y ledtothefractureofthestud.

Ke y words : stud ; p ointcorrosion ; stresscorrosion ; fracture
某船用柴油机螺柱的宏观形貌如图 1 所示, 其 试样, 断口宏观形貌如图2所示, 由图2可知: 断口靠
材料为 40CrNiMoA 钢, 在锻造后对该钢进行调制 近外缘一圈有明显的锈蚀色, 内圈断口呈金属色。

处理。该螺柱在运行了约 1000h 后发生断裂, 为
了查明其断裂原因, 笔者采用一系列理化检验方法
对螺柱进行了分析, 以防止该类事故再次发生。

图 1 某船用柴油机螺柱的宏观形貌 图 2 断口宏观形貌
1.2 化学成分分析
1 理化检验
在断裂螺柱上取样, 并进行化学成分分析, 结果
1.1 宏观观察 如表 1 所示。从分析结果来看, 其化学成分符合技

对断裂螺柱进行宏观观察, 发现该螺柱断裂于杆 术要求。
身部位。螺柱的一侧断口已被破坏, 截取另一侧断口 1.3 力学性能测试
在断裂螺柱上取样, 对其进行力学性能测试, 结
果如表 2 所示。从分析结果来看, 其力学性能符合
收稿日期: 2022-09-06
作者简介: 陆 慧( 1976- ), 女, 本科, 高级工程师, 主要从事物理

技术要求。
检测及失效分析工作, luhui0623@163.com
5 5
