Page 74 - 理化检验-物理分册2022年第十二期

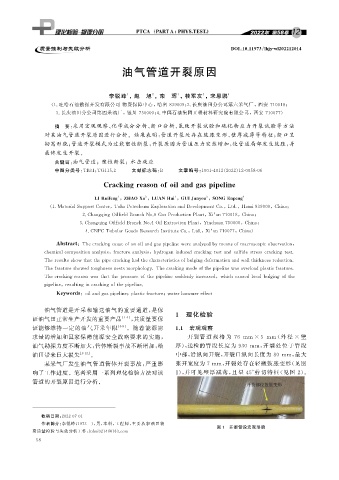

P. 74
DOI : 10.11973 / lh jy -wl202212014
油气管道开裂原因
李锐峰 ,赵 旭 ,栾 晖 ,桂军友 ,宋恩鹏 4
1
2
3
1
( 1. 吐哈石油勘探开发有限公司 物资保障中心,哈密 839009 ; 2. 长庆油田分公司第六采气厂,西安 710018 ;
3. 长庆油田分公司第四采油厂,银川 750000 ; 4. 中国石油集团工程材料研究院有限公司,西安 710077 )
摘 要: 采用宏观观察、 化学成分分析、 断口分析、 氢致开裂试验和硫化物应力开裂试验等方法
对某油气管道开裂原因进行分析。结果表明: 管道开裂处存在鼓胀变形、 壁厚减薄等特征; 断口呈
韧窝形貌; 管道开裂模式为过载塑性断裂, 开裂原因为管道压力突然增加, 使管道局部发生鼓胀, 并
最终发生开裂。
关键词: 油气管道;塑性断裂;水击效应
中图分类号: TB31 ; TG115.2 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 12-0058-06
Crackin g reasonofoilandg as p i p eline
2
1
1
3
LIRuifen g ZHAOXu , LUANHui , GUIJun y ou , SONGEn p en g 4
,
( 1.MaterialSu pp ortCenter , TuhaPetroleum Ex p lorationandDevelo p mentCo. , Ltd. , Hami839009 , China ;
2.Chan gq in gOilfieldBranchNo.6GasProductionPlant , Xi ’ an710018 , China ;
3.Chan gq in gOilfieldBranchNo.4OilExtractionPlant , Yinchuan750000 , China ;
4.CNPCTubularGoodsResearchInstituteCo. , Ltd. , Xi ’ an710077 , China )
Abstract : Thecrackin gcauseofanoilandg asp i p elinewereanal y zedb ymeansofmacrosco p icobservation ,
chemicalcom p ositionanal y sis , fractureanal y sis , h y dro g eninducedcrackin gtestandsulfidestresscrackin gtest.
Theresultsshowthatthep i p ecrackin ghadthecharacteristicsofbul g in gdeformationandwallthicknessreduction.
Thefractureshowedtou g hnessnestsmor p holo gy .Thecrackin gmodeofthe p i p elinewasoverloadp lasticfracture.
Thecrackin greason wasthatthep ressureofthep i p elinesuddenl yincreased , whichcausedlocalbul g in gofthe
p i p eline , resultin g incrackin gofthep i p eline.
Ke y words : oilandg asp i p eline ; p lasticfracture ; waterhammereffect
油气管道是开采和输送油气的重要通道, 是保 1 理化检验
证油气田正常生产开发的重要产品 [ 1-4 ] , 其质量要保
证能够维持一定的油气开采年限 [ 5-8 ] 。随着能源需 1.1 宏观观察
求量的增加和国家保障能源安全战略要求的实施, 开裂管 道 规 格 为 76 mm×5 mm ( 外 径 × 壁
油气勘探力度不断加大, 管体断裂事故不断增加, 给 厚), 送检的管段长度为 930 mm , 开裂处位于管段
油田带来巨大损失 [ 9-12 ] 。 中部, 沿纵向开裂, 开裂口纵向长度为 80mm , 最大
某采气厂发生油气管道管体开裂事故, 严重影 张开宽度为 7mm , 开裂处存在轻微鼓胀变形( 见图
响了工作进度。笔者采用一系列理化检验方法对该 1 ), 并可见 壁厚减薄, 且呈 45° 剪切特征 ( 见 图 2 )。
管道的开裂原因进行分析。
收稿日期: 2022-07-01
作者简介: 李锐峰( 1973- ), 男, 本科, 工程师, 主要从事油田物
图 1 开裂管段宏观形貌
资质量检验与失效分析工作, luhui0214@163.com
5 8
