Page 50 - 理化检验-物理分册2022年第十二期
P. 50
刘 鹏, 等: 一种海上风电用 S355ML 钢的研制方法及其力学性能

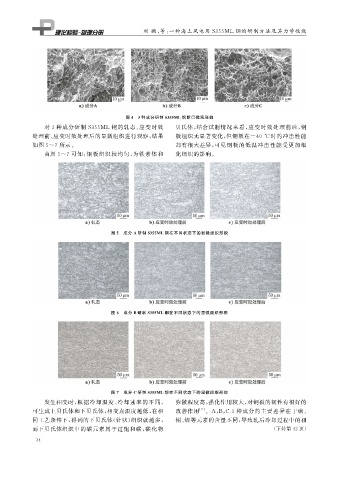

图 4 3 种成分研制 S355ML 钢断口微观形貌
对 3 种成分研制 S355ML 钢的轧态、 应变时效 贝氏体, 结合试制情况来看, 应变时效处理前后, 钢
处理前、 应变时效处理后的显微组织进行观察, 结果 板组织无显著变化, 但钢板在 -40 ℃ 时的冲击性能
如图 5~7 所示。 却有很大差异, 可见钢板的低温冲击性能受更加细
由图 5~7 可知: 钢板组织较均匀, 为铁素体和 化组织的影响。
图 5 成分 A 研制 S355ML 钢在不同状态下的显微组织形貌
图 6 成分 B 研制 S355ML 钢在不同状态下的显微组织形貌
图 7 成分 C 研制 S355ML 钢在不同状态下的显微组织形貌
发生相变时, 根据冷却温度、 冷却速率的不同, 弥散程度高, 强化作用较大, 对钢板的韧性有很好的
可生成上贝氏体和下贝氏体, 相变点温度越低, 在相 改善作用 [ 7 ] 。 A , B , C3 种成分的主要差异在于碳、
同工艺条件下, 得到的下贝氏体( 针状) 组织就越多, 铜、 镍等元素的含量不同, 导致轧后冷却过程中的相
而下贝氏体组织中的碳元素属于过饱和碳, 碳化物 ( 下转第 42 页)
3 4
