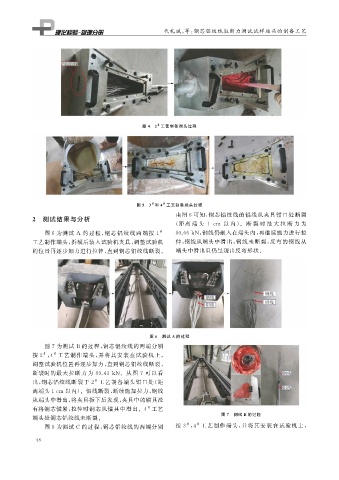

代礼斌, 等: 钢芯铝绞线拉断力测试试样端头的制备工艺

#
图 4 2 工艺制备端头过程

#
#
图 5 3 和 4 工艺制备端头过程
由图 6 可知: 钢芯铝绞线的铝线从夹具钳口处断裂
2 测试结果与分析
( 距 离 端 头 1cm 以 内 )。 断 裂 时 最 大 拉 断 力 为

# 80.66kN , 钢线仍嵌入在端头内, 再继续施力进行拉
图 6 为测试 A 的过程, 钢芯铝绞线两端按 1
工艺制作端头, 拆模后装入试验机夹具, 调整试验机 伸, 钢线从端头中滑出, 钢线未断裂, 反弯的钢线从
的位置再逐步加力进行拉伸, 直到钢芯铝绞线断裂。 端头中滑出且仍呈现出反弯形状。

图 6 测试 A 的过程
图 7 为测试 B 的过程, 钢芯铝绞线的两端分别
按 2 , 4 工艺制作端头, 并将其安装在试验机上,
#
#
调整试验机位置再逐步加力, 直到钢芯铝绞线断裂,
断裂时的最大拉断力为 89.43kN 。从图 7 可以看

出, 钢芯铝绞线断裂于 2 工艺制备端头钳口处( 距
#

离端头1cm 以内)。铝线断裂, 断续施加拉力, 钢线
从端头中滑出, 将夹具拆下后发现, 夹具中的锚具没
有将钢芯锚紧, 拉伸时钢芯从锚具中滑出。 4 工艺
#
图 7 测试 B 的过程
端头处钢芯铝绞线未断裂。
#
#
图 8 为测试 C 的过程, 钢芯铝绞线的两端分别 按 3 , 4 工艺制作端头, 并将其安装在试验机上,
