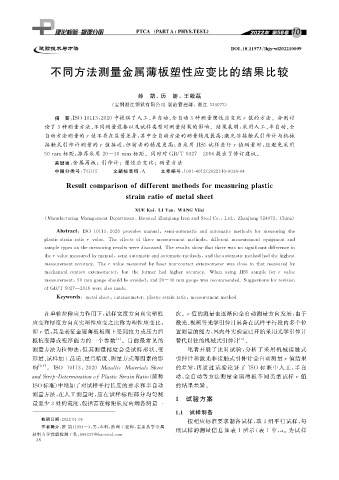

Page 54 - 理化检验-物理分册2022年第十期
P. 54
DOI : 10.11973 / lh jy -wl202210009
不同方法测量金属薄板塑性应变比的结果比较
薛 凯,历 妍,王毅磊
( 宝钢湛江钢铁有限公司 制造管理部,湛江 524072 )
摘 要: ISO10113 : 2020中提供了人工、 半自动、 全自动3种测量塑性应变比r 值的方法。分别讨
论了3种测量方法、 不同测量设备以及试样类型对测量结果的影响。结果表明: 采用人工、 半自动、 全
自动方法测量的r 值不存在显著差异, 其中全自动方法的测量精度最高; 激光非接触式引伸计与机械
接触式引伸计测量的r 值接近, 但前者的精度更高; 当采用JIS5 试样进行r 值测量时, 应避免采用
50mm 标距, 推荐采用 20~30mm 标距。同时对 GB / T5027 — 2016提出了修订建议。
关键词: 金属薄板;引伸计;塑性应变比;测量方法
中图分类号: TG115 文献标志码: A 文章编号: 1001-4012 ( 2022 ) 10-0038-04
Result com p arisonofdifferentmethodsformeasurin gp lastic
strainratioofmetalsheet
XUEKai , LIYan , WANGYilei
( Manufacturin g Mana g ementDe p artment , BaosteelZhan j ian g IronandSteelCo. , Ltd. , Zhan j ian g524072 , China )
Abstract : ISO 10113 : 2020 p rovides manual , semi-automaticandautomatic methodsfor measurin gthe
p lasticstrainratior value.Theeffectsofthree measurement methods , different measuremente q ui p mentand
sam p let yp esonthemeasurin g resultswerediscussed.Theresultsshowthattherewasnosi g nificantdifferencein
the rvaluemeasuredb ymanual , semi-automaticandautomaticmethods , andtheautomaticmethodhadthehi g hest
measurementaccurac y .Ther value measuredb ylasernon-contactextensometerwasclosetothatmeasuredb y
mechanicalcontactextensometer , buttheformerhad hi g heraccurac y . When usin gJIS5 sam p leforr value
measurement , 50mmg au g eshouldbeavoided , and20-30mmg au g ewasrecommended.Su gg estionsforrevision
ofGB / T5027 — 2016werealsomade.
Ke y words : metalsheet ; extensometer ; p lasticstrainratio ; measurementmethod
在单轴拉伸应力作用下, 试样宽度方向真实塑性 次。 r 值的测量也逐渐向全自动测量方向发展, 由于
应变和厚度方向真实塑性应变之比称为塑性应变比, 激光、 视频等光学引伸计具备在试样平行段内多个位
即r 值, 其是表征金属薄板板面上受到拉力或压力后 置测量的能力, 国内外实验室已开始采用光学引伸计
抵抗变薄或变厚能力的一个参数 [ 1 ] 。目前最常见的 替代以往的机械式引伸计 [ 5 ] 。
测量方法为拉伸法, 但其测量精度会受试样形状、 变 笔者开展了比对试验, 分析了采用机械接触式
形量、 试样加工品质、 量具精度、 测量方式等因素的影 引伸计和激光非接触式引伸计全自动测量r 值结果
响 [ 2-4 ] 。 ISO 10113 : 2020 Metallic Materials-Sheet 的差异, 再通过试验论证了 ISO 标准中人工、 半自
andStri p -Determinationo fPlasticStrainRatio ( 简称 动、 全自动等方法测量金属薄板不同类型试样r 值
ISO 标准) 中增加了对试样平行长度的要求和半自动 的结果差异。
测量方法, 在人工测量时, 应在试样标距部分均匀测
量至少3处的宽度, 包括需在标距长度两端各测量一 1 试验方案
1.1 试样制备
按相应标准要求制备试样, 取 3 组平行试样, 每
收稿日期: 2022-01-05
作者简介: 薛 凯( 1994- ), 男, 本科, 助理工程师, 主要从事金属
为试样
组试样的测量信息如表 1 所示( 表 1 中, a 0
材料力学性能检测工作, 686337@baosteel.com
3 8
