Page 26 - 理化检验-物理分册2022年第九期
P. 26

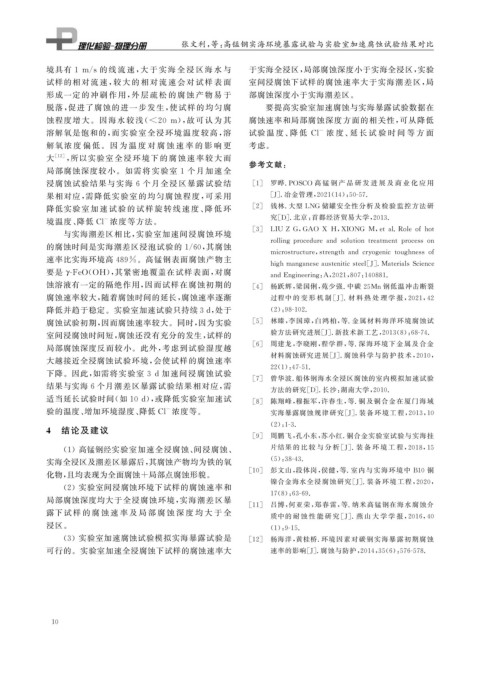

张文利, 等: 高锰钢实海环境暴露试验与实验室加速腐蚀试验结果对比



            境具有 1 m / s的 线 流 速, 大 于 实 海 全 浸 区 海 水 与            于实海全浸区, 局部腐蚀深度小于实海全浸区, 实验
            试样的相 对 流 速, 较 大 的 相 对 流 速 会 对 试 样 表 面              室间浸腐蚀下试样的腐蚀速率大于实海潮差区, 局
            形成一定 的 冲 刷 作 用, 外 层 疏 松 的 腐 蚀 产 物 易 于              部腐蚀深度小于实海潮差区。
            脱落, 促进了腐蚀的进一步发生, 使试样的均匀腐                               要提高实验室加速腐蚀与实海暴露试验数据在

            蚀程度增 大。因 海 水 较 浅( <20 m ), 故 可 认 为 其               腐蚀速率和局部腐蚀深度方面的相关性, 可从降低
            溶解氧是饱和的, 而实验室全浸环境温度较高, 溶                           试验 温 度、 降 低 Cl 浓 度、 延 长 试 验 时 间 等 方 面
                                                                                -
            解氧浓 度 偏 低。 因 为 温 度 对 腐 蚀 速 率 的 影 响 更               考虑。
            大  [ 12 ] , 所以实验室 全 浸 环 境 下 的 腐 蚀 速 率 较 大 而
                                                               参考文献:
            局部腐蚀深度较小。如需将实验室 1 个月加速全
            浸腐蚀试验结果与实海 6 个月全浸区暴露试验结                             [ 1 ]   罗晔 .POSCO 高 锰 钢 产 品 研 发 进 展 及 商 业 化 应 用
            果相对应, 需降低实验室的均匀腐蚀程度, 可采用                                [ J ] . 冶金管理, 2021 ( 14 ): 50-57.
            降低实验 室 加 速 试 验 的 试 样 旋 转 线 速 度、 降 低 环               [ 2 ]   钱林 . 大型 LNG 储罐安全性分析及检验监控方法研
            境温度、 降低 Cl 浓度等方法。                                       究[ D ] . 北京: 首都经济贸易大学, 2013.
                           -

                                                                [ 3 ]  LIUZ G , GAO X H , XIONG M , etal.Roleofhot
                 与实海潮差区相比, 实验室加速间浸腐蚀环境
                                                                    rollin gp rocedureandsolutiontreatmentp rocesson
            的腐蚀时间是实海潮差区浸泡试验的 1 / 60 , 其腐蚀
                                                                    microstructure , stren g thandcr y o g enictou g hnessof
            速率比实海环境高 489% 。高锰钢表面腐蚀产物主
                                                                    hi g hman g aneseausteniticsteel [ J ] .MaterialsScience
            要是 γ-FeO ( OH ), 其紧密地覆盖在试样表面, 对腐
                                                                    andEn g ineerin g : A , 2021 , 807 : 140881.
            蚀溶液有一定的隔绝作用, 因而试样在腐蚀初期的                             [ 4 ]   杨跃辉, 梁国俐, 苑少强 . 中碳 25Mn 钢低温冲击断裂
            腐蚀速率较大, 随着腐蚀时间的延长, 腐蚀速率逐渐                               过程中 的 变 形 机 制 [ J ] . 材 料 热 处 理 学 报, 2021 , 42

            降低并趋于稳定。实验室加速试验只持续3d , 处于                               ( 2 ): 98-102.
            腐蚀试验初期, 因而腐蚀速率较大。同时, 因为实验                           [ 5 ]   林臻, 李国璋, 白鸿柏, 等 . 金属材料海洋环境腐蚀试
            室间浸腐蚀时间短, 腐蚀还没有充分的发生, 试样的                               验方法研究进展[ J ] . 新技术新工艺, 2013 ( 8 ): 68-74.
                                                                [ 6 ]   周建龙, 李晓刚, 程学群, 等 . 深海环境下金属 及 合 金
            局部腐蚀深度反而较小。此外, 考虑到试验湿度越
                                                                    材料腐蚀研究进展[ J ] . 腐蚀科学与 防 护 技 术, 2010 ,
            大越接近全浸腐蚀试验环境, 会使试样的腐蚀速率
                                                                    22 ( 1 ): 47-51.
            下降。因此, 如需将实验室 3d 加速间浸腐蚀试验

                                                                [ 7 ]   曾华波 . 船体钢海水全浸区腐蚀的室内模拟加速试验
            结果与实海 6 个月潮差区暴露试验结果相对应, 需
                                                                    方法的研究[ D ] . 长沙: 湖南大学, 2010.

            适当延长试验时间( 如 10d ), 或降低实验室加速试                        [ 8 ]   陈翔峰, 穆振军, 许春生, 等 . 铜及铜合金在厦 门 海 域
            验的温度、 增加环境湿度、 降低 Cl 浓度等。                                实海暴露腐蚀规律研究[ J ] . 装备 环 境 工 程, 2013 , 10
                                          -
                                                                    ( 2 ): 1-3.
            4  结论及建议
                                                                [ 9 ]   周鹏飞, 孔小东, 苏小红 . 铜合金实验室试验与实海挂

                 ( 1 )高锰钢经实验室加速全浸腐蚀、 间浸腐蚀、                          片结果 的 比 较 与 分 析 [ J ] . 装 备 环 境 工 程, 2018 , 15
            实海全浸区及潮差区暴露后, 其腐蚀产物均为铁的氧                                ( 5 ): 38-43.
                                                               [ 10 ]   彭文山, 段体岗, 侯健, 等 . 室内与实海环境中 B10 铜
            化物, 且均表现为全面腐蚀+局部点腐蚀形貌。
                                                                    镍合金海水全浸腐蚀研究[ J ] . 装备 环 境 工 程, 2020 ,

                 ( 2 )实验室间浸腐蚀环境下试样的腐蚀速率和
                                                                    17 ( 8 ): 63-69.
            局部腐蚀深度均大于全浸腐蚀环境, 实海潮差区暴
                                                               [ 11 ]   吕博, 何亚荣, 郑春雷, 等 . 纳米高锰钢在海水腐蚀介
            露下试 样 的 腐 蚀 速 率 及 局 部 腐 蚀 深 度 均 大 于 全
                                                                    质中的 耐 蚀 性 能 研 究 [ J ] . 燕 山 大 学 学 报, 2016 , 40
            浸区。
                                                                    ( 1 ): 9-15.

                 ( 3 )实验室加速腐蚀试验模拟实海暴露试验是                       [ 12 ]   杨海洋, 黄桂桥 . 环境因素对碳钢实海暴露初期腐蚀
            可行的。实验室加速全浸腐蚀下试样的腐蚀速率大                                  速率的影响[ J ] . 腐蚀与防护, 2014 , 35 ( 6 ): 576-578.







             1 0
   21   22   23   24   25   26   27   28   29   30   31
