Page 86 - 理化检验-物理分册2022年第七期
P. 86
罗海军, 等: 电梯曳引机用螺栓断裂原因

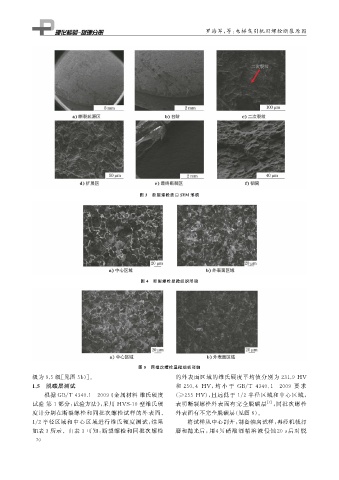

图 3 断裂螺栓断口 SEM 形貌
图 4 断裂螺栓显微组织形貌
图 5 同批次螺栓显微组织形貌
级为 9.5 级[ 见图 5b )]。 的外表面区域的维氏硬度平均值分别为 231.9HV
1.5 脱碳层测试 和 250.4 HV , 均 小 于 GB / T 4340.1 — 2009 要 求
根据 GB / T4340.1 — 2009 《 金属材料 维氏硬度 ( ≥255HV ), 且远低于 1 / 2 半径区域和中心区域,
试验 第 1 部分: 试验方法》, 采用 HVS-10 型维氏硬 表明断裂螺栓外表面有完全脱碳层 [ 7 ] , 同批次螺栓
度计分别在断裂螺栓和同批次螺栓试样的外表面、 外表面有不完全脱碳层( 见图 6 )。
1 / 2 半径区域和中心区域进行维氏硬度测试, 结果 将试样从中心剖开, 制备轴向试样, 再经机械打
如表 3 所示。由表 3 可知: 断裂螺栓和同批次螺栓 磨和抛光后, 用 4% 硝 酸 酒 精 溶 液 侵 蚀 20s 后 对 脱
7 0
