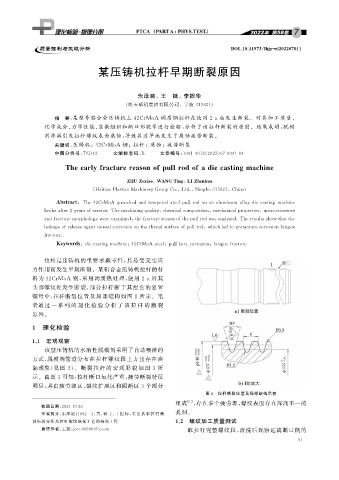

DOI : 10.11973 / lh jy -wl202207011

某压铸机拉杆早期断裂原因

朱泽晓,王 挺,李振华

( 海天塑机集团有限公司,宁波 315821 )

摘 要: 某型号铝合金压铸机上 42CrMoA 调质钢拉杆在使用 2a后发生断裂。对其加工质量、
化学成分、 力学性能、 显微组织和断口形貌等进行检验, 分析了该拉杆断裂的原因。结果表明: 脱模
剂渗漏引发拉杆螺纹表面腐蚀, 导致其过早地发生了腐蚀疲劳断裂。
关键词: 压铸机; 42CrMoA 钢;拉杆;腐蚀;疲劳断裂

中图分类号: TG142 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 07-0041-04

Theearl y fracturereasonof p ullrodofadiecastin gmachine

,
ZHUZexiao , WANGTin g LIZhenhua

( HaitianPlasticsMachiner yGrou pCo. , Ltd. , Nin g bo315821 , China )

Abstract : The42CrMoAq uenchedandtem p eredsteelp ullrodonanaluminumallo ydiecastin g machine

brokeafter2y earsofservice.Themachinin gq ualit y , chemicalcom p osition , mechanical p ro p erties , microstructure

andfracturemor p holo gywereexamined , thefracturereasonofthe p ullrodwasanal y zed.Theresultsshowthatthe

leaka g eofreleasea g entcausedcorrosiononthethreadsurfaceof p ullrod , whichledtop rematurecorrosionfati g ue
fracture.

Ke y words : diecastin gmachine ; 42CrMoAsteel ; p ullbar ; corrosion ; fati g uefracture
拉杆是压铸机的重要承载零件, 其易受交变应
力作用而发生早期断裂。某铝合金压铸机拉杆的材

料为 42CrMoA 钢, 采用调质热处理, 使用 2a 后其
头部螺纹处发生断裂, 部分拉杆断于其配套的悬置
螺母中, 拉杆断裂位置及局部结构如图 1 所示。笔
者通过 一 系 列 的 理 化 检 验 分 析 了 该 拉 杆 的 断 裂
原因。

1 理化检验

1.1 宏观观察
该型压铸机的水溶性脱模剂采用了自动喷淋的
方式, 脱模剂管道分布在拉杆螺纹段上方且存在渗
漏现象( 见图 2 )。断 裂 拉 杆 的 宏 观 形 貌 如 图 3 所
示。由图 3 可知: 拉杆断口氧化严重, 疲劳断裂特征
明显, 其由疲劳源区、 裂纹扩展区和瞬断区 3 个部分
图 1 拉杆断裂位置及局部结构示意
组成 [ 1 ] , 存在多个疲劳源, 螺纹表面存在深浅不一的
收稿日期: 2021-10-20
作者简介: 朱泽晓( 1992- ), 男, 硕士, 工程师, 主要从事拉杆断 孔洞。
裂失效分析及拉杆螺纹强化工艺的研究工作 1.2 螺纹加工质量测试
取拉杆完整螺纹段, 清洗后观察远离断口侧的
通信作者: 王挺, j oce-898@163.com
