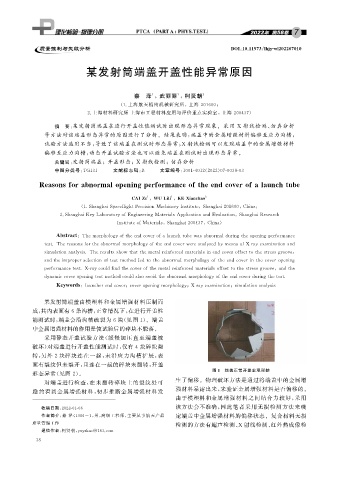

某发射筒端盖开盖性能异常原因

蔡 泽 ,武丽丽 ,柯贤朝 2
1
1

( 1. 上海航天精密机械研究所,上海 201600 ;

2. 上海材料研究所 上海市工程材料应用与评价重点实验室,上海 200437 )
摘 要: 某发射筒端盖在进行开盖性能测试时出现形态异常现象。采用 X 射线检测、 仿真分析
等方法对该端盖形态异常的原因进行了分析。结果表明: 端盖中的金属增强材料偏移至应力沟槽,
试验方法选用不当, 导致了该端盖在测试时形态异常; X 射线检测可以发现端盖中的金属增强材料
偏移至应力沟槽, 动态开盖试验方法也可以避免端盖在测试时出现形态异常。
关键词: 发射筒端盖;开盖形态; X 射线检测;仿真分析

中图分类号: TG131 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 07-0038-03

Reasonsforabnormalo p enin gp erformance oftheendcoverofalaunchtube

1
CAIZe , WULili , KEXianchao 2
1

( 1.Shan g haiS p acefli g htPrecisionMachiner y Institute , Shan g hai201600 , China ;

2.Shan g haiKe yLaborator yofEn g ineerin g MaterialsA pp licationandEvaluation , Shan g haiResearch

InstituteofMaterials , Shan g hai200437 , China )

Abstract : Themor p holo gyoftheendcoverofalaunchtubewasabnormaldurin gtheo p enin gp erformance

test.Thereasonsfortheabnormalmor p holo gyoftheendcoverwereanal y zedb ymeansofX-ra yexaminationand

simulationanal y sis.Theresultsshowthatthemetalreinforcedmaterialsinendcoveroffsettothestressg roove ,

andtheim p ro p erselectionoftestmethodledtotheabnormalmor p holo gyoftheendcoverinthecovero p enin g

p erformancetest.X-ra y couldfindthecoverofthemetalreinforcedmaterialsoffsettothestressg roove , andthe

d y namiccovero p enin g testmethodcouldalsoavoidtheabnormalmor p holo gyoftheendcoverdurin g thetest.

Ke y words : launcherendcover ; covero p enin gmor p holo gy ; X-ra yexamination ; simulationanal y sis
某发射筒端盖由模塑料和金属增强材料压制而
成, 其内表面有6条沟槽, 正常情况下, 在进行开盖性
能测试时, 端盖会沿沟槽破裂为 6 块( 见图 1 )。端盖
中金属增强材料的作用是使试验后的碎块不脱落。
采用静态开盖试验方法( 缓慢加压直至端盖被
破坏) 对端盖进行开盖性能测试时, 仅有 4 块碎块翻
转, 另外 2 块碎块连在一起, 未沿应力沟槽扩展, 表
面有裂纹但未裂开, 且连在一起的碎块未翻转, 开盖
图 1 端盖正常开盖宏观形貌
形态异常( 见图 2 )。
对端盖进行检查, 在未翻转碎块上的裂纹处可 生了偏移。物理破坏方法是通过将端盖中的金属增
隐 约看到金属增强材料, 初步推断金属增强材料发 强材料暴露出来, 来验证金属增强材料是否偏移的。
由于模塑料和金属增强材料之间结合力较好, 采用
该方法会不准确, 因此笔者采用无损检测方法来确
收稿日期: 2022-01-06
作者简介: 蔡 泽( 1986- ), 男, 高级工程师, 主要从事航天产品 定端盖中金属增强材料的偏移状态。复合材料无损

质量管理工作
检测的方法有超声检测、 X 射线检测、 红外热成像检
通信作者: 柯贤朝, y x y zkxc@163.com
3 8
